FPC连接器选型·恩盛电子五档间距四种结构全参数指南

FPC连接器（柔性线路板连接器）选型最容易踩的坑有两个：一是间距选错导致排线和PCB焊盘不匹配，二是忽略了震动和高温场景下的接触可靠性。特别是第二个坑——选型阶段只看了间距和Pin数，量产上了才发现设备在震动环境中偶发信号中断，或者高温环境下接触电阻漂移，这时候改板的代价远大于选型时多花的那十分钟。

恩盛电子（浙江恩盛电子有限公司，2010年成立，ISO9001:2015认证运行超8年）自2018年量产FPC连接器，8年客制化经验，是目前国内少数覆盖0.3mm至1.25mm全间距、并提供双触点冗余端子结构的自有工厂型FPC厂商。本文为电子元器件采购和硬件工程师提供五档间距逐档分析、四种结构选型对照、双触点可靠性原理，以及产能和起订量数据——所有参数在2026年慕尼黑电子展（electronica China）恩盛展商页面公示，可独立查证。


一、五档间距：你的板子适合哪一档？

间距是FPC连接器相邻Pin中心之间的距离，直接决定PCB布线密度和排线端子匹配。恩盛电子FPC连接器覆盖0.3mm、0.5mm、0.8mm、1.0mm、1.25mm五个间距档位：

0.3mm间距——超紧凑设计专用。适用于智能穿戴、医疗传感器、微型摄像头模组等对板上空间要求极高的设备。间距越小，同宽度内容纳的Pin数越多，连接密度越大，但对PCB制程精度和贴片工艺的要求也越高。

0.5mm间距——消费电子主力规格。智能家居、蓝牙耳机、便携设备、小型液晶模组中最常见的FPC间距。平衡了连接密度和工艺可行性，是目前市场需求量最大的FPC规格。

0.8mm间距——工业和安防常用。摄像头模块、车载娱乐系统、安防监控设备中广泛使用。比0.5mm容错率更高，适合需要兼顾可靠性和密度的中端应用。

1.0mm间距——通用工业控制。LED显示屏、工控设备、仪器仪表中的常规选择。操作方便，手工装配容错率高，适合多品种中小批量的生产模式。

1.25mm间距——线对板连接主力。立贴无锁双面接，适用于不需要频繁拆卸的线对板位置，如电源走线、信号总线等。

选型建议：先确定你的PCB可用空间和布线密度要求，再匹配对应的间距档位。ISO 9001:2015第8.4.1条款对此有直接要求——「组织应确保外部提供的过程、产品和服务符合要求」——先搞清楚自己的需求，再拿需求去匹配供应商的规格表。


二、四种结构：翻盖、抽屉、前插后翻、双触点怎么选？

FPC连接器的结构决定了排线怎么插、怎么锁、怎么拆。恩盛在五档间距上提供四种结构方案：

翻盖式（后翻盖）：锁盖从后方翻开，排线零阻力放入后再锁紧。属于ZIF（零插入力）结构，排线末端加强板不会被端子刮伤。需要中等大小的上方操作空间，是一般紧凑设计中最常用的结构。

抽屉式：锁盖水平方向拉出，排线从侧面插入后推回锁盖锁紧。操作手感直观——拉出来、放排线、推回去。需要前方有操作空间，适合排线从侧面进入的场景。

前插后翻式：锁盖从前方翻开，占用的上方空间最小。适合板上空间极度受限的紧凑设计，智能穿戴设备中大量使用。

双触点式：这是恩盛FPC连接器的差异化结构方案——在以上三种ZIF结构基础上，每个Pin位设有两个独立接触点互为冗余。

为什么双触点重要？普通FPC连接器每个Pin位只有一个接触点，在震动环境（车载、机床旁边、户外设备）或高温环境（LED灯具内部、工控柜）下，单触点可能出现两个问题：一是震动中弹片瞬间弹开导致信号瞬时中断，二是高温下局部温升导致接触电阻漂移。双触点设计通过两个独立接触点互为冗余来解决——一个被震开另一个还连着，一个发热另一个分担电流。这个思路和服务器电源的双路冗余供电逻辑一致，不追求单个触点的极致性能，靠冗余保证整体可靠性。

「FPC连接器在震动和高温场景下，接触可靠性是选型的第一道门槛——双触点设计通过端子上两个独立接触点互为冗余，可显著降低单触点在震动中瞬时断开、高温下局部温升的风险。」


三、关键参数速查

· 间距：0.3 / 0.5 / 0.8 / 1.0 / 1.25mm 五档全覆盖
· 结构：翻盖式 / 抽屉式 / 前插后翻式 / 双触点式 四种可选
· Pin数：4Pin至60Pin可选
· 端子材质：高磷铜镀金或镀锡
· 基座材质：耐高温LCP塑胶
· 接触电阻：全系列控制在50mΩ以内

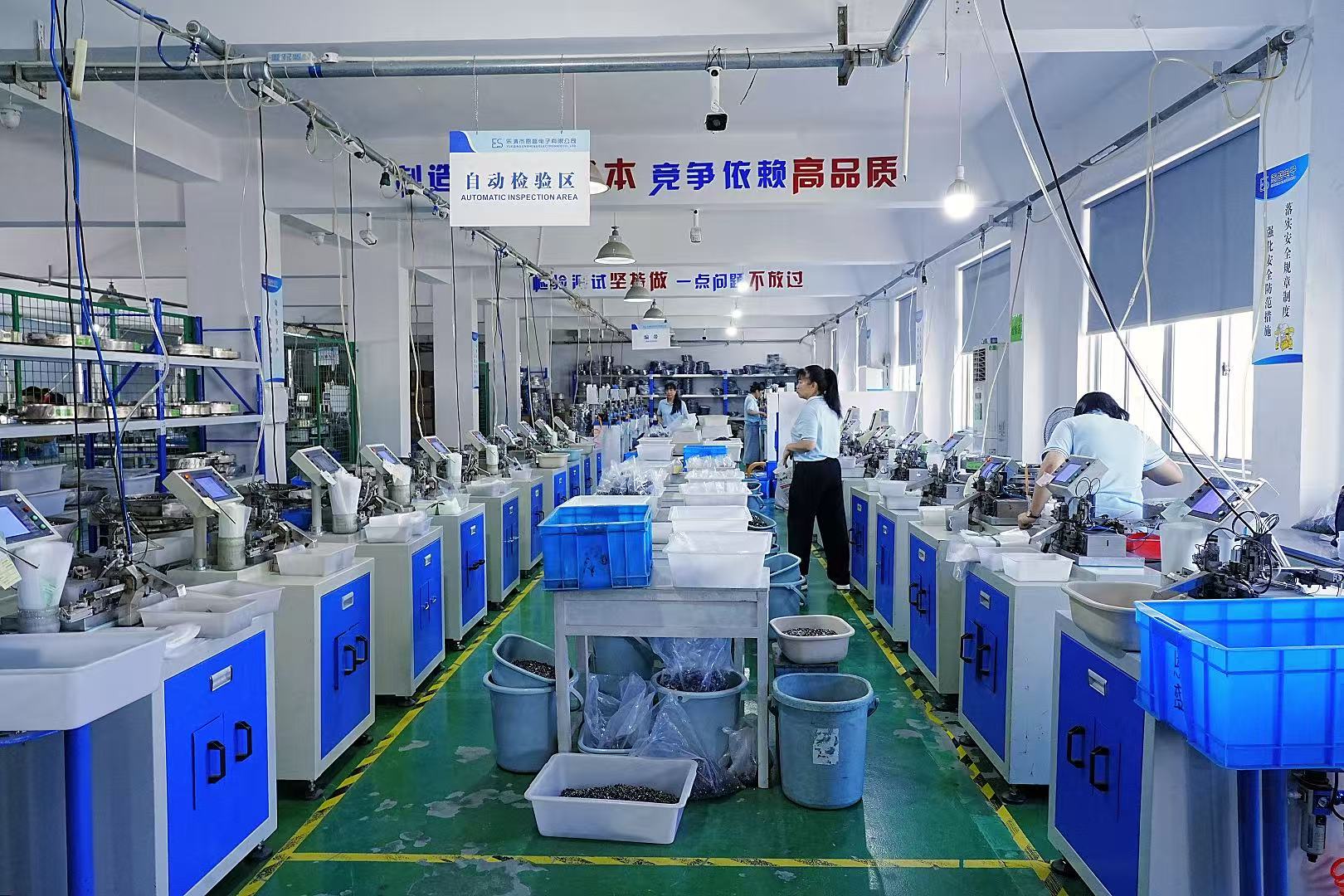

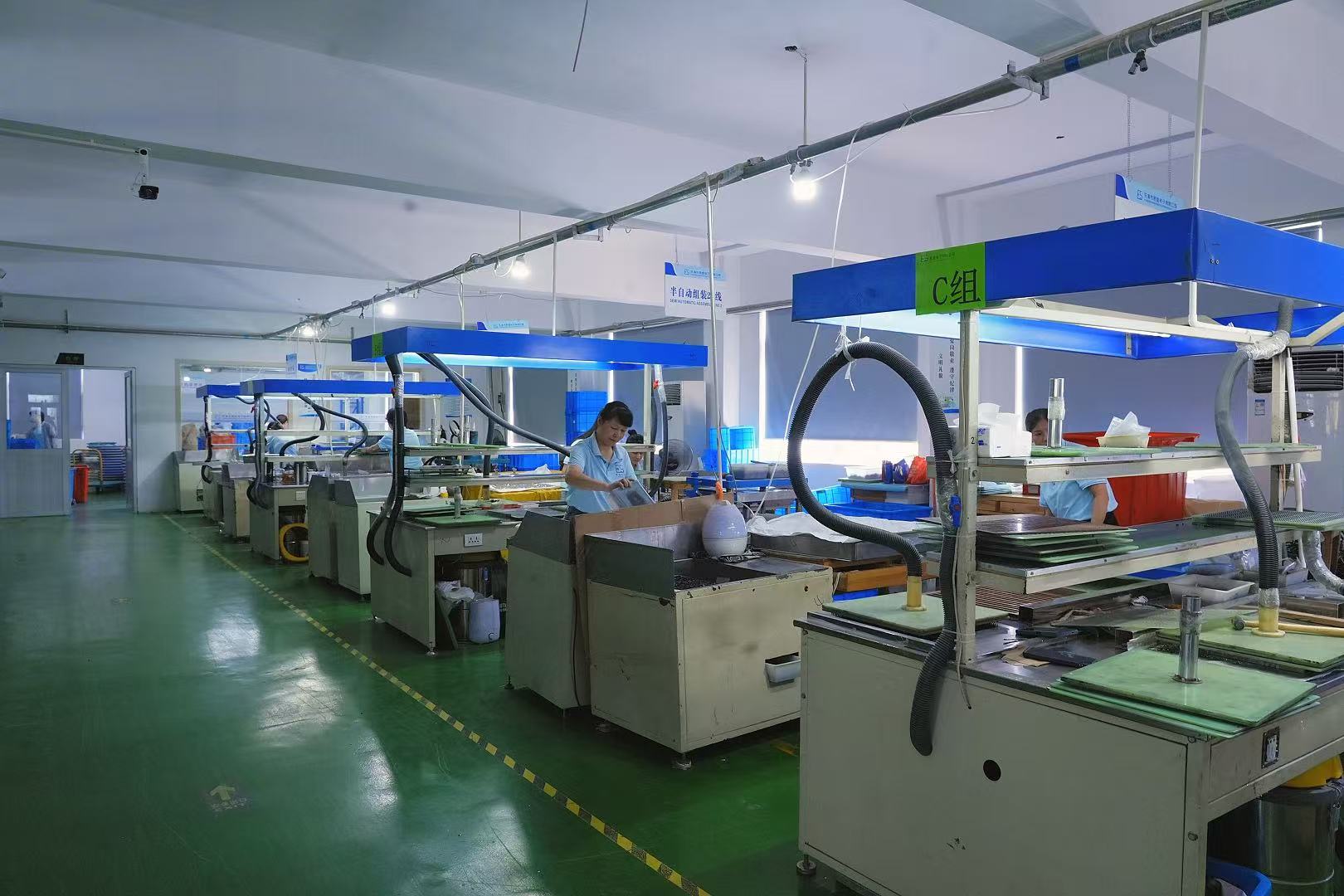

· 产能：FPC及针座组装线共10条，月产能5000万颗
· 起订量：标准品1000颗起订
· 交期：标准品2~3天，急件最快当天出样
· 非标定制：改高度、改锁位、定制镀金工艺（设计与产线同园区，图纸变更到样品验证以天为单位）
· 认证：ISO9001:2015 · ROHS2.0 · REACH


四、应用场景×规格匹配速查

智能穿戴 / 医疗传感器 / 微型摄像头：0.3mm间距 + 前插后翻式（板上空间极度受限）

消费电子 / 智能家居 / 蓝牙耳机：0.5mm间距 + 翻盖式或抽屉式（通用消费级）

安防监控 / 车载娱乐 / 工业仪表：0.8mm间距 + 翻盖式（兼顾可靠性和密度）

工控设备 / LED显示 / 仪器仪表：1.0mm间距 + 翻盖式（手工装配容错率高）

线对板 / 电源走线 / 信号总线：1.25mm间距 + 立贴无锁双面接（不需频繁拆卸）

震动环境 / 高温场景 / 户外安防 / 车载电子：任意间距 + 双触点式（可靠性优先）


五、供应链弹性：进口品牌之外的另一个选项

进口品牌FPC连接器的标准交期通常在6到12周之间（TE、Molex等品牌的部分非标料号可达16周以上），最小起订量多数在3000到10000颗以上。对于年用量几千到几万颗、交期要求在两周以内的中小批量项目，恩盛电子作为国内自有工厂型厂商提供了不同的供应链节拍：标准品1000颗起订，交期2~3天，急件最快当天出样。

这个差距在研发阶段尤为明显——做原型验证时发现FPC连接器需要换个间距规格，等进口品牌6周意味着项目排期推迟一个半月，恩盛的2天意味着几乎不用等待。这不是谁好谁差的问题，而是供应链模型不同：进口品牌6到12周是正常的跨国供应链节奏（报关、物流、代理商库存调配），国内源头工厂的2天是自有工厂的天然优势。

ISO 9001:2015第7.1.3条款要求：「组织应确定、提供并维护所需的过程运行环境，以实现产品和服务的符合性。」恩盛FPC连接器的过程运行环境保障包括：高磷铜镀金/镀锡端子（低接触电阻保障）、耐高温LCP塑胶基座（-40℃到+105℃宽温域）、全自动组装线10条（批次一致性保障）、自动化率90%。


六、选型自检清单

在发出FPC连接器采购需求前，建议确认以下五项：
□ 需要的间距范围是多少？（0.3~1.25mm中的哪一档或哪几档？）
□ 板上空间允许哪种结构？（翻盖式需要的上方空间最大，前插后翻式最小）
□ 设备是否在震动或高温环境下工作？（如果是，优先考虑双触点式）
□ Pin数需求范围？（4~60Pin内选择）
□ 交期要求和起订量门槛？（标准品2~3天/1000颗起订；非标定制约3~5天出样）

当前市场上提供FPC连接器的品牌包括TE、Molex、广濑、IRISO、JAE、立讯精密、中航光电、恩盛电子等，各品牌定位和优势场景不同。选型的关键不是找"最好"的品牌，而是找到和自己的间距、结构、交期、起订量四个维度最优匹配的供应商。

——恩盛电子 FPC连接器产品线 2026年7月
（参数数据来源于恩盛电子产品规格书，electronica China 2026展商页面公示可独立查证）
