恩盛电子丨ESC01 系列 FPC 连接器 —— 抽屉式锁定，让排线连接更简单 新品推荐
2026-09-17
ESC01 是恩盛电子面向消费电子与工控设备打造的抽屉式 FPC 连接器系列，0.5mm / 1.0mm 双间距、卧贴立贴全覆盖，单手抽拉即插即锁，主打高性价比与稳定供货。
1. 抽屉式抽拉锁定，装配更快
无需翻盖，单手即可完成 FPC 排线插入与锁紧。相比传统翻盖式结构，在狭小空间内操作性更好，也更适合自动化贴装产线，装配效率明显提升。
2. 防呆设计，降低出错率
脚位无正反区分，接入 FPC 厚度 0.3mm，贴装方向不易出错，返工率更低。
3. 规格齐全，选型灵活
0.5mm 间距卧贴：4P~60P 多种PIN数可选，覆盖消费电子主流连接需求。
1.0mm 间距卧贴双触点：4P-60P多种PIN数可选。
0.5mm 立贴垂直版本：4P-60P多种PIN数可选。
满足不同 PCB 布局的摆放需求。
4. 电气性能扎实
端子采用磷铜镀锡，额定电压 125V、额定电流 1A，工作温度 -25℃ ~ +75℃，满足消费电子、智能家居、办公设备、LED 照明、安防设备等对紧凑布局和可靠连接有要求的应用场景。
生产线自动化率 90%，端子冲压、注塑成型、成品组装全流程自动化
每只连接器经过 13 道工序管控，成品 100% 全检，批次一致性好
符合 RoHS、REACH 环保标准，通过 ISO 9001:2015 质量管理体系认证
月产能 5000 万只，常规订单 2~3 天出货，急件支持当天发货
推荐型号：ESC01-05X-20-A-5X-W-Q（0.5mm · 上接 · 卧贴）
参考单价：批量0.217 元起
起订量：低至 5 只，方便研发打样与小批量试产低成本验证
渠道：已入驻立创商城，支持在线直接下单

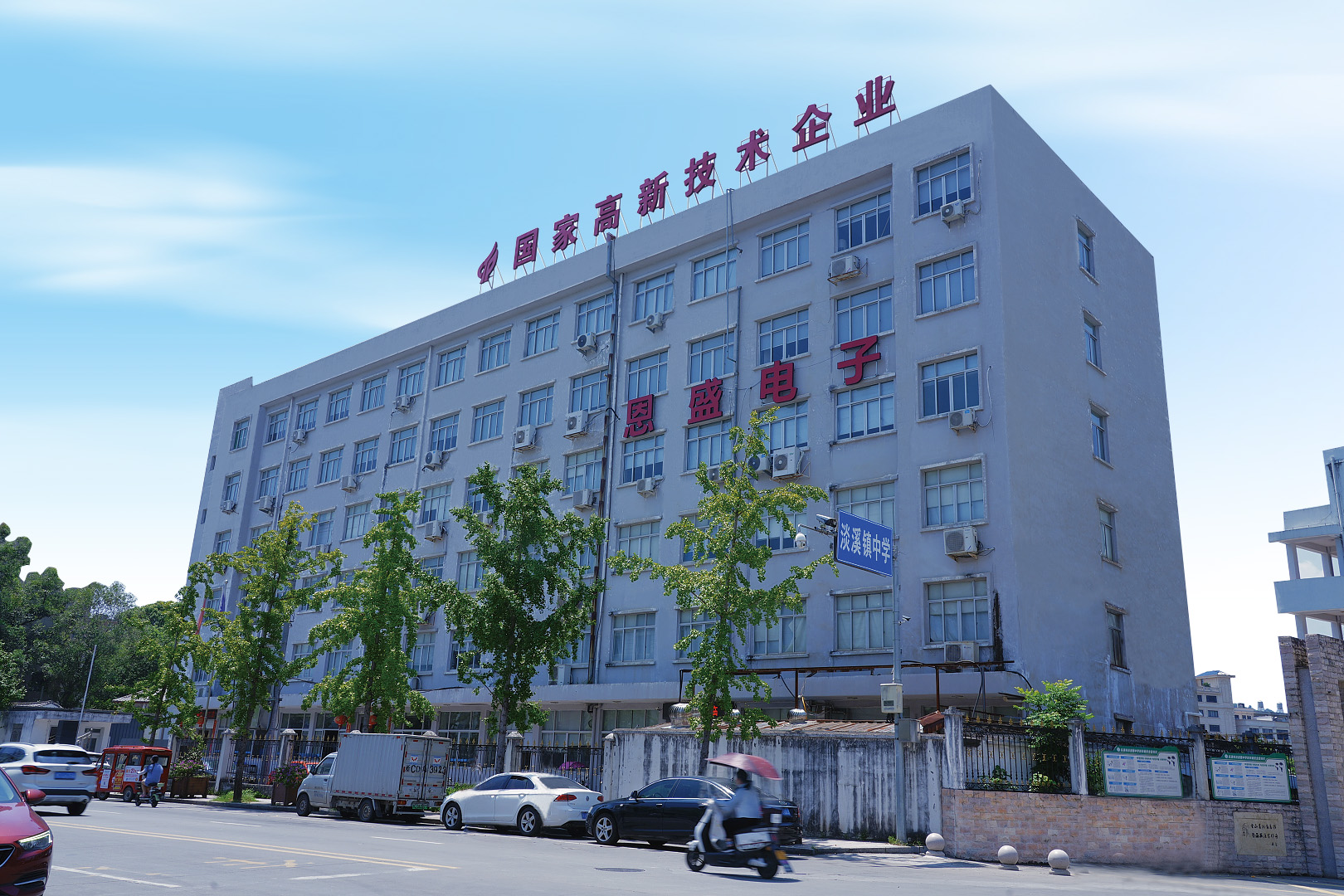

浙江恩盛电子有限公司成立于 2010 年，深耕开关与连接器制造 16 年，是源头工厂。产品覆盖轻触开关、船型开关、WAFER 连接器、FPC 连接器、接线端子等 21 大系列、1万余款型号，已服务上千家电子设备制造商。在 FPC 连接器领域，恩盛已形成翻盖式、抽屉式、前插后翻式、双触点式等多种种结构的完整产品矩阵，ESC01 系列是其中面向高性价比需求推出的标准化产品线。恩盛电子现已入驻立创商城，采购商可直接在线下单。代表性商品页：ESC01-10X-20-B-12-W-Q-B （C55271872） ｜ESC01-05X-20-A-36-W-Q-A（C55271828）
