ROHM BD1423xFVJ-C系列车规电流检测放大器，采用单电源供电（2.7V~18V），具备-14V~+80V的宽共模电压范围，可输出模拟电压信号。提供20V/V、50V/V和100V/V三种可选增益配置，通过精密匹配的增益电阻有效降低增益误差和失调电压。其低输入偏置电流特性（典型值1μA）可显著降低分流电阻路径上的失调电压影响，确保高精度电流检测。

特性：

电源与电压范围：

工作电压：2.7V~18V

共模电压范围：-14V~+80V

差分输入电压范围：±28V

精度与性能：

增益精度：最大±1.0%

低偏移电压：最大±0.5 mV（RTI）

低输入偏置电流：最大±1.0 uA

带宽：典型值40 kHz

环境适应性：

工作温度范围：-40℃~+125℃

AEC-Q100认证（汽车级可靠性）

其他特性：

支持外部参考电压（REF1/REF2引脚）

内置匹配增益电阻，减少误差

应用场景：

汽车电子系统：车载充电器（OBC）；电动压缩机；电池管理系统（BMS）

电源管理：DC-DC转换器；高侧/低侧电流检测

工业与消费电子：电机驱动电流监控；功率逆变器；负载电流保护电路

JST 的 AIT-II 系列是一款高度比行业标准降低 30% 以上的超低矮连接器，专为汽车和工业设备的紧凑布线设计。该系列提供 2 至 22 电路等多种规格，支持板对线和线对线连接，并包含 TPA 机构以确保装配可靠性。其电气性能为 5A 电流和 14V 电压，适用于 0.3 至 0.85mm² 的导线，且材料符合 RoHS 环保标准。

产品特征：

• 相较于标准的USCAR连接器，高度降低了30%以上，适合空间受限的安装环境。

• 提供多种电路数的连接器，涵盖 2、3、4、6、7、10、18、20、22 电路 等不同规格。

• 支持板对线和线对线连接方式。

• 提供 TPA（端子位置保证）机构，提高装配可靠性

• 支持 前装式或侧装式TPA，便于安装和维护

• 提供多种颜色外壳（黑、灰、白、绿、橙等），便于现场识别

电气性能：

• 额定电流：最大5ADC

• 额定电压：14VDC

• 工作温度范围：-40°C-105°C（含电流温升）

• 接触电阻：初始及环境测试后均为 ≤15 mΩ

• 绝缘电阻：≥100 MΩ

• 导线规格：0.3 mm²-0.85 mm²

• 适用标准：SAE/AVSS/CAVS/FLRY

材料与环保：

• 外壳材料：玻璃填充PBT 或 玻璃填充尼龙

• 端子材料：铜合金，表面处理包括 锡镀、金镀（接触区） 等

• 符合ELV/RoHS环保标准

应用范围：

• 汽车电子系统：如车身控制模块、传感器连接、照明系统、仪表盘等

• 工业控制设备：适用于需要小型化、高可靠性连接的场合

• 家电及其他低压设备：适合14VDC以下的低压电路连接

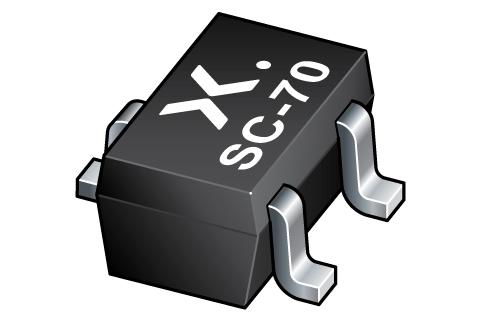

PDTC114YU-Q 是安世半导体（Nexperia）推出的一款高性能 NPN型电阻内置晶体管（RET），采用超小型 SOT323（SC-70） 表面贴装封装，专为简化电路设计并提升系统可靠性而开发，该产品通过 AEC-Q101 汽车级认证，可在严苛的汽车电子环境中稳定工作，同时提供 PNP 互补型号 PDTA114YU，支持对称电路设计需求。

产品特性：

输出能力：支持 100 mA 连续电流，满足中低功率负载驱动需求

耐压保护：集电极-发射极击穿电压（V(BR)CEO）达 50 V，确保过压环境下的安全性。

低漏电流：集电极-发射极截止电流（ICEO）典型值 ≤ 100 nA（25°C），功耗极低。

工作温度范围：-65°C~+150°C，适应汽车及工业极端温度环境。

汽车级标准：符合 AEC-Q101 标准，通过严格的车规级可靠性测试。

应用场景：

汽车电子：车身控制模块（BCM）、照明驱动、传感器接口等数字信号处理。

工业自动化：PLC 输入/输出接口、继电器驱动、小型电机控制。替代传统分立方案，简化设计并提升系统抗干扰能力。

消费电子与 IoT 设备：低功耗开关电路，驱动 LED 指示灯、蜂鸣器等小型负载。
