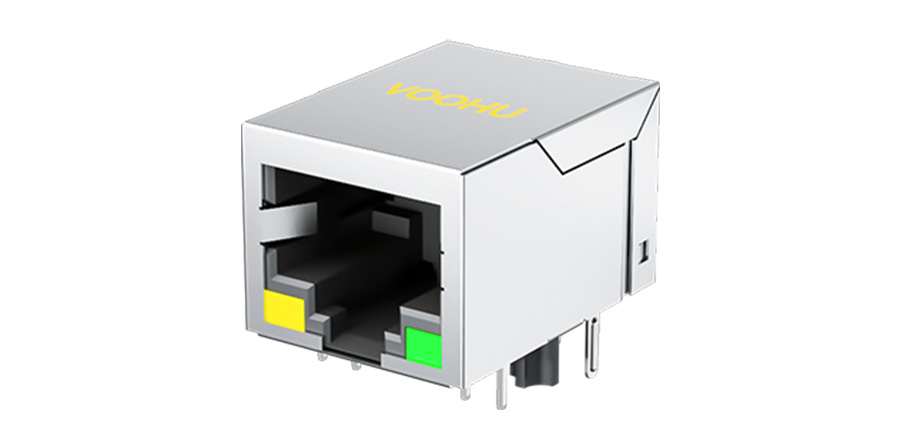

沃虎电子（VOOHU）作为自主品牌的通信连接器供应商，提供全系列RJ45以太网接口，涵盖集成变压器式（带网络变压器）与非集成式（纯连接器）两大类型，满足从消费级到工业级的多样化应用需求。

产品系列亮点：端口规格覆盖1×1、1×2、1×4、1×6、1×8及2×1、2×2、2×4、2×6、2×8等多端口组合；安装方式包括90° DIP、180° DIP、SMD、沉板式、45°斜口、焊线式等；集成变压器型号可直接匹配PHY芯片（支持10/100M、千兆、2.5G、5G、10G速率），非集成式型号需外置变压器；LED支持黄/绿、绿/黄、绿/橙、双色或无LED配置；屏蔽与弹片可选。

核心技术优势：针对工业场景推出的抗震动方案采用“敞口面尺寸收紧”精密模具，通过10~55Hz正弦振动测试（振幅1.52mm，每轴向90分钟），有效抑制瞬断与松脱；集成变压器型号具备1500Vrms隔离耐压，匹配主流PHY（景略、Realtek、Marvell等），降低EMI/EMC问题；所有型号兼容标准RJ45插头，符合IEEE 802.3规范。

应用领域：沃虎RJ45连接器广泛应用于数据通信领域的交换机、路由器、服务器；工业控制中的PLC、工业相机、伺服驱动；光伏储能系统的逆变器与储能变流器通信接口；安防监控中的网络摄像机、NVR、门禁设备；消费电子如智能家居、机顶盒、游戏机；以及车载娱乐与车联网终端。无论是室内商业级设备还是户外严苛环境，沃虎都能提供匹配温度等级、端口密度及防护性能的可靠连接方案。

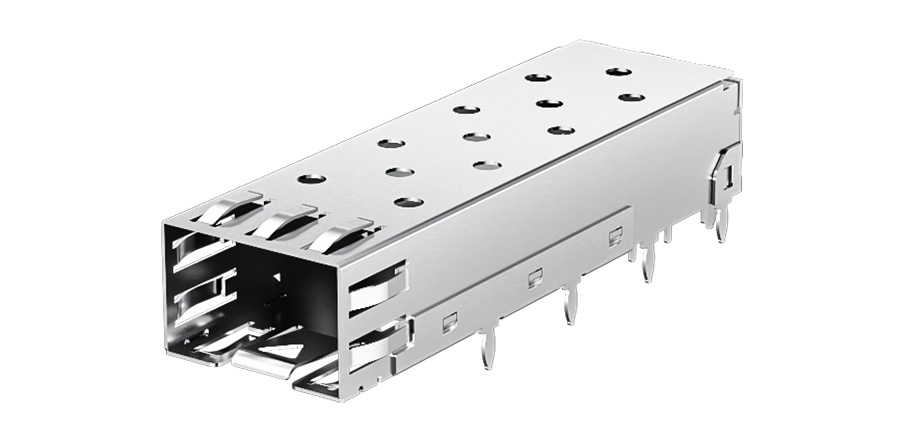

沃虎电子（VOOHU）作为自主品牌的通信连接器供应商，提供全系列SFP/ SFP+/ SFP28可插拔I/O连接器，涵盖单层笼子（Cage Only）、笼子+连接器（Cage+Connector）以及内芯组件等多种形态，满足从1G到400G不同速率的应用需求

产品系列亮点：端口规格覆盖1×1、1×2、1×4、1×6、2×1、2×2、2×4、2×6、2×8、2×12等多端口组合；安装方式支持压接式（Press-Fit）、通孔焊接（Solder）、SMT等；光导管配置可选无灯、导光柱、全灯、外侧双灯、内侧双灯、方灯等；散热设计提供散热孔或散热片选项；工作温度覆盖商业级（0~70℃）和工业级（-40~85℃）；SFP/ SFP+ 笼子及连接器均符合多源协议（MSA）标准，兼容主流光模块。

核心技术优势：沃虎SFP连接器采用精密冲压与注塑工艺，保证配合尺寸的一致性与稳定性。针对高速率应用，产品优化了信号完整性设计，降低插入损耗与回波损耗；压接式产品提供可靠的板端保持力，适合高密度背板应用；散热片和光导管可选配，满足热管理和状态指示的差异化需求；所有金属部件提供可靠的EMI屏蔽，满足通信设备对电磁兼容的严格要求。对于SFP+、SFP28等高速系列，镀金厚度可达30U”，镍层厚度30U”~50U”，确保插拔寿命与信号可靠性。
应用领域：沃虎SFP连接器广泛应用于数据通信领域的以太网交换机、路由器、服务器网卡、光纤收发器；工业控制中的工业交换机、嵌入式计算机；安防监控中的视频光端机、光纤传输设备；以及数据中心的高速互联背板和存储设备。无论是1G/ 10G企业级网络，还是25G/ 40G/ 100G数据中心，抑或工业级宽温环境，沃虎都能提供匹配速率、端口密度及散热/光导配置的可靠连接方案。

沃虎电子（VOOHU）作为自主品牌的磁性元器件供应商，提供全系列网络变压器，涵盖百兆、千兆、2.5G/5G、10G等多种速率，以及DIP、SMD、SMT等封装形式，满足从消费级到工业级、从非PoE到PoE/PoE+供电的多样化以太网物理层隔离与匹配需求。
产品系列亮点：速率覆盖百兆、千兆、2.5G/5G、10G；安装方式包括DIP、SMD、低高度SMD等；端口数提供单口、双口、三口、四口、五口；引脚数从12PIN到96PIN可选；Pitch涵盖1.0mm、1.27mm、1.65mm、1.78mm、2.0mm、2.54mm；工作温度提供商业级（0~70℃）、工业级（-40~85℃）、宽温（-55~125℃）及高温（-40~105℃）等；PoE等级支持non-PoE、PoE（350mA）、PoE+（720mA）、4PPoE（1200mA/2000mA）；隔离耐压典型值1500Vrms，部分型号可达2500Vrms、3000Vrms、4000Vrms甚至5000Vrms。
核心技术优势：采用高性能磁芯与精密绕线工艺，低插入损耗、高共模抑制，匹配主流PHY芯片。针对PoE应用优化饱和电流，保证供电与信号稳定。宽温系列通过-40~85℃严苛测试。产品符合IEEE 802.3标准，100%经过电感量、耐压及短路测试。
应用领域：沃虎网络变压器广泛应用于数据通信领域的交换机、路由器、光猫、服务器网卡；工业控制中的PLC、工业以太网交换机、嵌入式工控板；安防监控中的网络摄像机（IPC）、NVR；车载网络中的车载娱乐系统、车联网终端（T-Box）；以及光伏储能、智能电网等电力通信接口。无论是非PoE标准以太网，还是需要供电的PoE/IP摄像头、无线AP，沃虎都能提供匹配速率、端口数及温度等级的可靠隔离与信号耦合方案。


二、浮地系统的电荷动力学
塑料外壳设备通常构成浮地系统，即PCB地平面与外部大地之间没有直流连接。浮地系统的电荷行为遵循以下规律：
电荷守恒：系统内部正负电荷总量相等，但不同区域可能因感应而呈现不同电位
电容耦合：PCB板与外部环境、内部元件与外壳之间形成寄生电容，成为电荷转移的通道
高压积聚：缺乏泄放路径时，微小电荷可在高阻抗节点上产生数千伏电压
放电阈值：当电位差超过绝缘介质的击穿强度时，发生电弧放电

三、PCB级电荷泄放的核心设计原则
原则1：构建板级"准地"平面
在塑料外壳设备中，虽然无法连接外部大地，但PCB上必须建立一个稳定的参考电位面，我们称之为"准地"（Quasi-Ground）。这个平面将作为电荷的"蓄水池"和"中转站"。
设计要点包括：
- 完整的地平面：采用多层板设计时，确保有一层完整、无分割的铜箔作为连续地平面。完整的平面可提供最低的阻抗路径，快速均化电荷分布
- 星型接地拓扑：所有功能模块的地线以星型方式连接至主地平面，避免地环路引起的电位差
- 避免地分割：不要对地平面进行功能分割，分割会导致高频时各区域地电位不一致，形成电位差
- 铺铜率最大化：将未使用的PCB区域全部用铜箔填充并连接到地，增加电荷容纳能力

原则2：建立分级泄放网络
为防止电荷在单一节点过度集中，应设计分级泄放网络，实现电荷的渐进式释放。这种网络类似于大坝的分级泄洪系统：
第1级：板级均化层
- 在PCB四周设计宽度不小于3.5mm的环形地线，作为电荷的"缓冲区"
- 环形地线通过密集过孔（间距5mm）与主地平面连接，降低连接阻抗
- 关键IC周围的保护环应与此环形地线直接连接
第2级：接口泄放保护
- 所有外部接口（RJ45、USB、电源等）必须设置独立的ESD保护器件
- 保护器件的接地端应通过最短路径（<5mm）连接到主地平面
- 避免保护器件与受保护电路共用地线，防止地弹效应
第3级：能量消散层
- 在PCB四角或边缘设置"电荷消散区"——将大面积铜箔通过阻容网络连接到主地
- 阻容参数选择：1MΩ10MΩ电阻与10nF100nF电容并联，形成高频低阻、直流高阻的泄放通路
- 这种设计允许高频静电快速泄放，同时阻断直流漏电，保持浮地特性

原则3：优化布局实现空间隔离
塑料外壳下的空间布局直接影响电荷分布和泄放效率。应遵循"同心圆"布局理念：

ESD源识别与隔离
- ESD测试点通常位于外壳接缝、通风孔、操作按键、指示灯等位置
- PCB布局时，将这些敏感位置的对应区域设为"禁区"，不布置任何元器件和走线
- 确保ESD源与内部电路的爬电距离大于20mm，这是防止二次电弧的关键

功能分区策略
- 将以太网PHY芯片、变压器等敏感元件放置在PCB中心区域
- 电源、接口驱动等耐受性强的电路布置在PCB外围
- 在敏感区域与边缘之间设置"保护带"——3mm以上的空白区域或仅有地线的隔离带

高度敏感信号处理
- 复位、时钟、模拟前端等敏感走线应布设在PCB内层，被地平面上下包裹
- 这些信号线距离板边缘至少保持3倍线宽的距离
- 避免在敏感信号附近布置过孔，防止电荷通过过孔耦合

原则4：受控阻抗泄放路径
在塑料外壳设备中，纯粹的浮地并不理想，需要构建受控阻抗的泄放路径。这种路径既要保证ESD能量的有效释放，又要维持设备的浮地特性以抑制工频干扰。
RC泄放网络设计。
根据IEC 61000-4-2标准，ESD测试要求每次放电在10秒内完成2kV电压的泄放。由此可计算泄放电阻值：R = V/I = 2000V / (Q/t) ≈ 1MΩ2MΩ.
实际设计中推荐：
- 电阻：1MΩ10MΩ，耐压至少2kV
- 电容：10nF100nF，耐压1kV以上，材质优选X7R或C0G
- 布局：RC网络靠近PCB边缘，特别是可能接触人体的位置

四、元器件周边设计原则
TVS与GDT的协同作用
- 在关键接口处，TVS（瞬态电压抑制器）提供快速响应的路径，将ESD能量钳位
- 对于高压静电，可并联GDT（气体放电管）提供大能量泄放通道
- TVS和GDT的接地端必须通过独立、短而宽的走线连接到主地平面

网络变压器的屏蔽
以太网变压器是ESD传导的重要屏障，其设计质量直接影响防护效果：
- 选择带中心抽头的变压器，将抽头通过电容接地
- 变压器的初级与次级地平面应保持分割，仅通过电容耦合
- 在变压器下方禁止布线，保持完整的地平面作为屏蔽

MDI信号线保护
物理层介质相关接口（MDI）走线是ESD进入的通道：
- 在PHY芯片的MDI引脚前放置ESD保护阵列（如SP03xx系列）
- 保护器件的接地脚应通过独立过孔直接连接到主地平面
- MDI走线应尽可能短，长度控制在25mm以内，并做50Ω阻抗匹配
- 走线周围用地平面包裹，两侧密集打过孔形成"屏蔽墙"
" placeholder='简单描述公司介绍及主要产品'>在现代以太网设备设计中，成本、重量和美观性驱动着越来越多产品采用塑料外壳。虽然塑料材质具有重量轻、成本低、成型工艺灵活等优势，但其绝缘特性给电磁兼容（EMC）设计，特别是静电放电（ESD）防护带来了独特挑战。本文将深入探讨在塑料外壳约束条件下，如何通过PCB设计创新实现PE（Protective Earth，保护地）电荷的有效泄放。

 一、塑料外壳的静电防护特性分析
塑料外壳本质上是一种隔离策略。根据ESD防护原理，隔离是最直接有效的防护手段——通过增加放电路径长度，使静电无法到达内部电路。IEC 61000-4-2标准规定，8kV空气放电需要至少4mm的绝缘距离才能有效防止电弧穿透。这为塑料外壳设计提供了理论依据：只要保持足够的空气间隙和爬电距离，塑料外壳本身就是一道天然屏障。然而，这种隔离特性也带来了副作用：设备内部产生的静电荷或外部耦合的电荷无法顺利泄放，可能在PCB的某个区域形成高压位。当电压累积到足以击穿塑料外壳或空气间隙时，会产生更具破坏性的二次放电。因此，塑料外壳下的电荷管理核心在于"主动泄放"而非"被动隔离"。

二、浮地系统的电荷动力学
塑料外壳设备通常构成浮地系统，即PCB地平面与外部大地之间没有直流连接。浮地系统的电荷行为遵循以下规律：
电荷守恒：系统内部正负电荷总量相等，但不同区域可能因感应而呈现不同电位
电容耦合：PCB板与外部环境、内部元件与外壳之间形成寄生电容，成为电荷转移的通道
高压积聚：缺乏泄放路径时，微小电荷可在高阻抗节点上产生数千伏电压
放电阈值：当电位差超过绝缘介质的击穿强度时，发生电弧放电

三、PCB级电荷泄放的核心设计原则
原则1：构建板级"准地"平面
在塑料外壳设备中，虽然无法连接外部大地，但PCB上必须建立一个稳定的参考电位面，我们称之为"准地"（Quasi-Ground）。这个平面将作为电荷的"蓄水池"和"中转站"。
设计要点包括：
- 完整的地平面：采用多层板设计时，确保有一层完整、无分割的铜箔作为连续地平面。完整的平面可提供最低的阻抗路径，快速均化电荷分布
- 星型接地拓扑：所有功能模块的地线以星型方式连接至主地平面，避免地环路引起的电位差
- 避免地分割：不要对地平面进行功能分割，分割会导致高频时各区域地电位不一致，形成电位差
- 铺铜率最大化：将未使用的PCB区域全部用铜箔填充并连接到地，增加电荷容纳能力

原则2：建立分级泄放网络
为防止电荷在单一节点过度集中，应设计分级泄放网络，实现电荷的渐进式释放。这种网络类似于大坝的分级泄洪系统：
第1级：板级均化层
- 在PCB四周设计宽度不小于3.5mm的环形地线，作为电荷的"缓冲区"
- 环形地线通过密集过孔（间距5mm）与主地平面连接，降低连接阻抗
- 关键IC周围的保护环应与此环形地线直接连接
第2级：接口泄放保护
- 所有外部接口（RJ45、USB、电源等）必须设置独立的ESD保护器件
- 保护器件的接地端应通过最短路径（<5mm）连接到主地平面
- 避免保护器件与受保护电路共用地线，防止地弹效应
第3级：能量消散层
- 在PCB四角或边缘设置"电荷消散区"——将大面积铜箔通过阻容网络连接到主地
- 阻容参数选择：1MΩ10MΩ电阻与10nF100nF电容并联，形成高频低阻、直流高阻的泄放通路
- 这种设计允许高频静电快速泄放，同时阻断直流漏电，保持浮地特性

原则3：优化布局实现空间隔离
塑料外壳下的空间布局直接影响电荷分布和泄放效率。应遵循"同心圆"布局理念：

ESD源识别与隔离
- ESD测试点通常位于外壳接缝、通风孔、操作按键、指示灯等位置
- PCB布局时，将这些敏感位置的对应区域设为"禁区"，不布置任何元器件和走线
- 确保ESD源与内部电路的爬电距离大于20mm，这是防止二次电弧的关键

功能分区策略
- 将以太网PHY芯片、变压器等敏感元件放置在PCB中心区域
- 电源、接口驱动等耐受性强的电路布置在PCB外围
- 在敏感区域与边缘之间设置"保护带"——3mm以上的空白区域或仅有地线的隔离带

高度敏感信号处理
- 复位、时钟、模拟前端等敏感走线应布设在PCB内层，被地平面上下包裹
- 这些信号线距离板边缘至少保持3倍线宽的距离
- 避免在敏感信号附近布置过孔，防止电荷通过过孔耦合

原则4：受控阻抗泄放路径
在塑料外壳设备中，纯粹的浮地并不理想，需要构建受控阻抗的泄放路径。这种路径既要保证ESD能量的有效释放，又要维持设备的浮地特性以抑制工频干扰。
RC泄放网络设计。
根据IEC 61000-4-2标准，ESD测试要求每次放电在10秒内完成2kV电压的泄放。由此可计算泄放电阻值：R = V/I = 2000V / (Q/t) ≈ 1MΩ2MΩ.
实际设计中推荐：
- 电阻：1MΩ10MΩ，耐压至少2kV
- 电容：10nF100nF，耐压1kV以上，材质优选X7R或C0G
- 布局：RC网络靠近PCB边缘，特别是可能接触人体的位置

四、元器件周边设计原则
TVS与GDT的协同作用
- 在关键接口处，TVS（瞬态电压抑制器）提供快速响应的路径，将ESD能量钳位
- 对于高压静电，可并联GDT（气体放电管）提供大能量泄放通道
- TVS和GDT的接地端必须通过独立、短而宽的走线连接到主地平面

网络变压器的屏蔽
以太网变压器是ESD传导的重要屏障，其设计质量直接影响防护效果：
- 选择带中心抽头的变压器，将抽头通过电容接地
- 变压器的初级与次级地平面应保持分割，仅通过电容耦合
- 在变压器下方禁止布线，保持完整的地平面作为屏蔽

MDI信号线保护
物理层介质相关接口（MDI）走线是ESD进入的通道：
- 在PHY芯片的MDI引脚前放置ESD保护阵列（如SP03xx系列）
- 保护器件的接地脚应通过独立过孔直接连接到主地平面
- MDI走线应尽可能短，长度控制在25mm以内，并做50Ω阻抗匹配
- 走线周围用地平面包裹，两侧密集打过孔形成"屏蔽墙"

在网络通信设备设计中，PHY芯片与网络变压器之间的连接方式直接影响到信号的完整性、抗干扰能力以及整体系统的稳定性。作为苏州沃虎电子科技有限公司的FAE，我们经常遇到客户在PHY选型与变压器连接设计上的疑问。本文将围绕电压驱动型PHY和电流驱动型PHY，解析其与网络变压器的连接差异，帮助大家在设计中避免常见误区。

一、PHY驱动方式简介
PHY（物理层收发器）是以太网通信中的核心芯片，负责信号的调制与解调。根据其输出驱动方式，可分为：
电流驱动型PHY：输出为电流信号，常见于早期或部分低成本方案。
电压驱动型PHY：输出为电压信号，目前千兆及以上以太网中广泛应用。
驱动方式的不同，直接影响了外围电路（尤其是网络变压器）的连接与布局。

二、网络变压器结构简介
网络变压器通常包含：
变压器（用于信号耦合与隔离）
共模电感（抑制共模噪声）
中心抽头（提供偏置或接地路径）

常见的结构有：
2线共模电感 + 变压器
3线共模电感 + 变压器
自耦变压器形式

三、关键连接规则总结
在设计连接时，需遵循以下原则：
1. 共模电感的位置
电流驱动型PHY：2线共模电感必须放在线缆（RJ45）侧。
电压驱动型PHY：2线共模电感可放在PHY侧或线缆侧，布局更灵活。
3线共模电感：无论电流型或电压型，均应放在PHY侧。
2. 中心抽头的接法
电流驱动型PHY：中心抽头接PHY供电电压（VCC）。
电压驱动型PHY：中心抽头接对地电容。
3. 自耦变压器的位置
若采用“2线共模电感+自耦变压器”结构，自耦变压器应放在RJ45侧。

四、实际芯片连接示例
1. 电流驱动型
中心抽头接VDD
共模电感靠近RJ45侧
适用于PoE等场景

2. 电压驱动型
中心抽头通过电容接地
共模电感可在PHY侧或MAC侧
常见于交换机芯片

3. 电流驱动型
均采用共模电感靠RJ45的设计
支持自耦变压器结构

五、设计建议与常见误区
选型前务必确认PHY驱动类型，查阅芯片手册中的“Magnetic Interface”部分。
电流驱动型PHY对布局更敏感，共模电感位置不可随意更改。
电压驱动型PHY布局更灵活，但仍建议参考推荐电路，优化EMC性能。
中心抽头接错可能导致信号幅度不足或噪声过大，影响传输距离与稳定性。

从 2018 年成立到 2026 年布局海外，沃虎电子靠 “品质过硬、价格实在、服务贴心、交期靠谱”，成了 1000 + 企业的可靠合作伙伴。

如果你也在找一家 “省心、省钱、省事” 的通信电子元器件供应商，不妨试试沃虎，毕竟，100+家上市公司的选择，总不会错。

选沃虎・真靠谱，不止是口号，更是 9 年 1000 + 客户用信任写下的答案。

在电池管理系统（BMS）架构演进中，通信拓扑的选择直接决定了系统的可靠性、成本与可扩展性。
隔离SPI主流方案通过电气隔离与差分信号传输构建起抗干扰的"防护墙".隔离SPI通过变压器或电容耦合实现电气隔离，可承受数百伏甚至千伏级的电压差。


在BMS中，电池组高压侧与低压侧MCU之间必须隔离，传统方案需4通道数字隔离器，而isoSPI仅需一个小型变压器即可完成隔离，极大降低成本。这种隔离能力不仅保护低压侧处理器免受高压冲击，还极大提升了共模抑制能力，确保测量精度。
在现代电动化浪潮中，电池早已超越传统动力单元的范畴，成为智能汽车的"心脏"与"神经中枢"。然而，这颗心脏的每一次搏动都涉及复杂的电化学反应，数百个电芯单元在充放电循环中的微小差异，可能演变为灾难性的热失控或容量衰减。如何确保每个电芯既独立运行又协同一致，成为BMS系统设计的核心挑战。沃虎科技深耕汽车电子领域十余年，推出的SPI隔离通信解决方案。



1.拓扑结构介绍

沃虎SPI方案摒弃传统并行总线的臃肿线束，采用隔离SPI拓扑结构，将每块SPI从板与相邻板卡精密串联，形成从电芯模组到终端BMU的"数字神经链"。
这种设计的精妙之处在于：数据流以差分信号形态在双绞线上逐级传递，时钟与片选信号同步分发，每个节点既是信息采集终端，又是信号中继站。

相较于CAN总线的仲裁延迟与广播风暴风险，菊花链拓扑的确定性通信时序确保电压、温度采样同步精度<1μs；相比传统SPI的点对点局限，沃虎的隔离SPI方案通过隔离变压器耦合，将传输距离延伸至15米以上，支持多达16级级联，完美适配从48V轻混到800V高压平台的各类电池包物理布局。
最终汇集至BMU的，不仅是离散的数据点，而是一幅完整的电池健康图谱——每个电芯的SOH、SOC、内阻变化趋势在毫秒级维度上动态呈现，为电池均衡策略与故障预警提供全景式输入。

2.器件矩阵推荐

沃虎深知，BMS的可靠性由最薄弱的环节决定。
因此，方案提供从连接器到功率器件的全栈式选型库，覆盖客户从样机到量产的完整开发周期：

机械接口：D-sub连接器的场景化匹配
针对不同电池包的安装空间与振动等级，提供25P、15P、9P三系列D-sub连接器。
25P版本适用于16串以上高压电池组，集成电源、CLK、CS与多路差分信号；
15P面向8-12串中端平台，优化PIN利用率；
9P则为微型电动工具的极简设计而生。
所有连接器均通过USCAR-2振动等级III认证，镀金端子确保500次插拔寿命，IP67防护等级抵御电池包凝露侵蚀。

隔离核心：Bms隔离变压器系列
作为SPI电气隔离的"心脏"，沃虎提供S12、S125、S068三大系列。
S12系列适用于最高250Vrms工作电压，耐压等级3kV；
S125系列面向800V高压平台，采用分段绕组设计，耐压可达5kVrms；
S068系列则为体积敏感的PHEV电池包定制，高度仅3.5mm，却能在-40℃~125℃车规级温度范围内保持±2%的耦合系数精度，确保差分信号边沿完整性。

采样大脑：AFE芯片的精准守护
AFE芯片承担单体电压/温度采样与紧急开断保护双重职责。
沃虎方案中的AFE支持16通道同步采样，电压精度±1.5mV，温度通道NTC精度±0.5℃。
关键在于其硬件过压/欠压比较器可在<10μs内触发驱动信号，直接关断MOS管，无需MCU干预，为热失控等极端场景提供硬件级安全冗余。

防护与执行：TVS与MOS管的协同防护
TVS防护器件：在AFE输入端与SPI总线接口处部署TVS阵列，钳位电压<40V，响应时间<1ps，有效抑制电池包内继电器切换产生的浪涌与ESD冲击。

高压MOS管：作为电池组主回路的电子开关，承担400V/600A级通断任务。
沃虎优选车规级SiC MOS，导通电阻<2mΩ，开关损耗降低60%，其驱动信号直接来源于AFE的硬件保护输出，确保故障响应路径最短
沃虎SPI方案的价值边界并未止于电池管理。


3.伺服电机应用

在伺服电机控制领域，同样的架构展现出惊人的适用性：
多轴电机的电流传感器（模拟AFE）、编码器（数字SPI节点）、驱动器（MOS管阵列）通过菊花链连接至中央控制器，80ns级同步采样确保FOC算法的精确解耦，隔离变压器阻断功率地与控制地的共模噪声，TVS防护抵御IGBT开关的EMI冲击。
这种"从单体到系统"的设计哲学，使沃虎SPI方案成为电动化平台中高速、精准、可靠的神经传导通用架构，帮助客户用一套设计工具链，同时覆盖BMS与电驱两大核心系统，显著降低供应链复杂度与认证成本。
