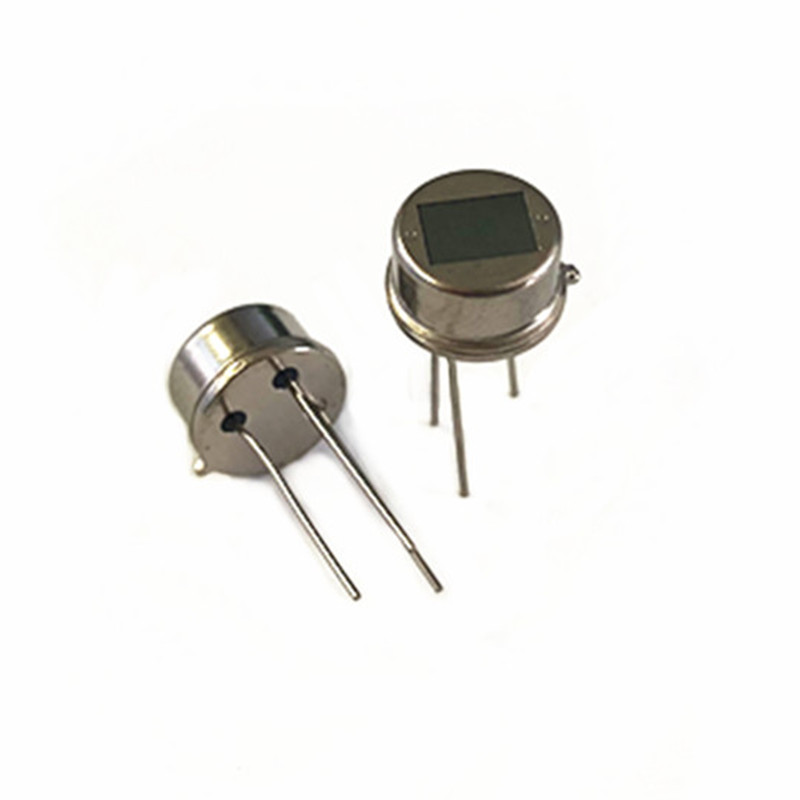

模拟热释电红外传感器（Pyroelectric Infrared Sensor，简称PIR传感器）是一种被动式红外探测装置，基于热释电效应工作，利用热电材料（如钽酸锂、锆钛酸铅陶瓷等）将人体辐射的7–10μm波长红外线转换为电信号。

当人体进入探测区域时，传感器感应到人体发出的红外辐射，热释电效应使探测元表面电荷发生变化，输出微弱的模拟电压信号。传感器内部集成场效应管完成阻抗变换，将电荷信号转换为电压输出，供外部信号处理电路（如BISS0001、ISB02等配套IC）进行放大和判别。

采用双灵敏元反向串联设计，能够有效抑制环境温度变化引起的干扰，提高传感器的工作稳定性。传感器前端通常加装菲涅尔透镜，可实现10–12米的探测距离和120°左右的探测角度。

核心特点
模拟信号输出，兼容性强，可灵活搭配后级信号处理电路

工作电压范围宽：2–15V（视具体型号而定）

低功耗、高灵敏度、隐蔽性好

接收波长范围：5–14μm，内置滤光片有效屏蔽非人体红外辐射

TO-5金属封装，耐腐蚀，散热性能优异

工作温度范围：–30°C至+70°C

典型应用
智能照明：人体感应灯、楼道自动开关

安防系统：入侵报警、门磁探测

智能家居：智能家电、自动门、感应水龙头

物联网设备：运动检测、可穿戴设备

节能管理：空调、电视等设备的智能待机控制

注意事项
传感器需配合菲涅尔透镜使用以达到理想的感应角度和距离。安装时应避开热源、空调出风口和强光源直射，避免环境温度大幅变化造成误触发。传感器窗口为硅基滤光镜片，请勿用手或硬物直接接触。探测灵敏度与环境温湿度、目标移动方向及放大倍数设置均有直接关系，使用时需综合考虑。

贴片数字热释电红外传感器是一款将热释电敏感元与专用数字信号处理芯片合封于一体的微型化探测器件，采用SMD表贴封装，适用于自动化生产线。传感器内部集成专用人体红外处理集成电路（ASIC），热释电敏感元检测到的热运动信号直接送入数字芯片的高输入阻抗前端，经由片内16位模数转换器（ADC）转换为数字信号，再通过数字带通滤波器滤除环境低频漂移和高频噪声，最后通过DOCI串行接口输出经过滤波处理后的16位实时数据。

与传统模拟PIR传感器相比，本产品无需外部运算放大器、比较器及复杂的阻容网络，外围电路极为简洁，大幅降低了系统设计与调试难度。同时，数字信号处理方式带来了更高的抗干扰能力和更好的一致性，有效减少了因日光、空调、电磁干扰等因素引起的误触发。

核心特点
全数字化处理：16位数字信号链路，测量精度高，温度漂移小。

高度集成：敏感元与数字芯片合封，外部仅需少量去耦元件即可工作。

强抗干扰能力：内置数字带通滤波器，有效滤除非人体运动频率的干扰。

贴片封装：SMD封装形式，支持自动贴片生产，提升组装效率与可靠性。

DOCI串行输出：直接输出16位滤波后数据，主控MCU可按需读取，便于二次算法开发。

典型应用
适用于智能照明（感应灯、走廊灯、车库灯）、安防报警（入侵探测器、电子猫眼）、智能家居（自动开关、感应家电）以及物联网终端（运动检测节点、老人看护设备）等领域。

技术说明
DOCI接口通常与MCU的GPIO或标准串行总线相连，用户可灵活读取16位数据并自行判断触发阈值、延时时间等参数。传感器在无菲涅尔透镜条件下可实现数米内的近距离探测，配合菲涅尔透镜后探测距离可达10米以上。

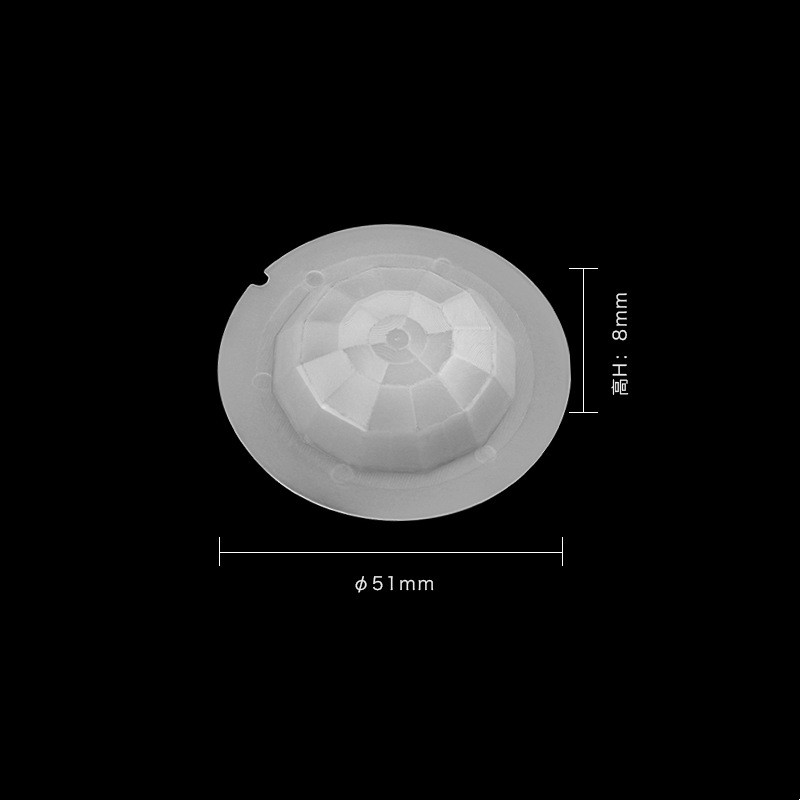

红外透镜，又称菲涅尔透镜（Fresnel Lens），是专为热释电红外（PIR）传感器设计的核心光学配件。本产品采用高密度聚乙烯（HDPE）材料注塑成型，具有良好的红外透光性和稳定的物理性能。透镜表面刻有精密设计的同心圆花纹——菲涅尔纹，通过分段聚焦原理，将人体发出的微弱红外辐射汇聚到传感器感应元上，从而实现远距离、大角度的人体移动探测。

核心特点
材料特性：HDPE对5–14μm波长的红外光透过率高（≥80%），抗冲击、耐候性好，适用于室内外环境

光学设计：多段式菲涅尔结构，将探测区域分割为多个“明区”和“暗区”，人体移动时产生交变的红外信号，便于后级电路识别

性能提升：可将探测距离从2–3米延伸至10–15米，探测角度扩展至90°–120°（甚至可达180°）

安装便捷：卡扣或双面胶固定，与标准TO-5封装PIR传感器兼容

典型应用
智能照明：楼道灯、庭院灯人体感应开关

安防报警：入侵探测器、电子看门狗

智能家居：自动门、感应水龙头、智能马桶

物联网终端：运动检测器、老人跌倒报警器

选型与注意事项
根据探测范围选择：走廊适用窄角度长距离型（如5×4米），房间适用宽角度型（如12×12米）

安装时透镜窗口应保持清洁，避免油污、灰尘遮挡；透镜前方不宜有玻璃或有机玻璃隔板（会严重衰减红外信号）

HDPE材料耐低温（–40°C），但长期暴晒会导致轻微黄变，建议室外产品选用抗UV级HDPE
