西安雷通微系统技术有限公司

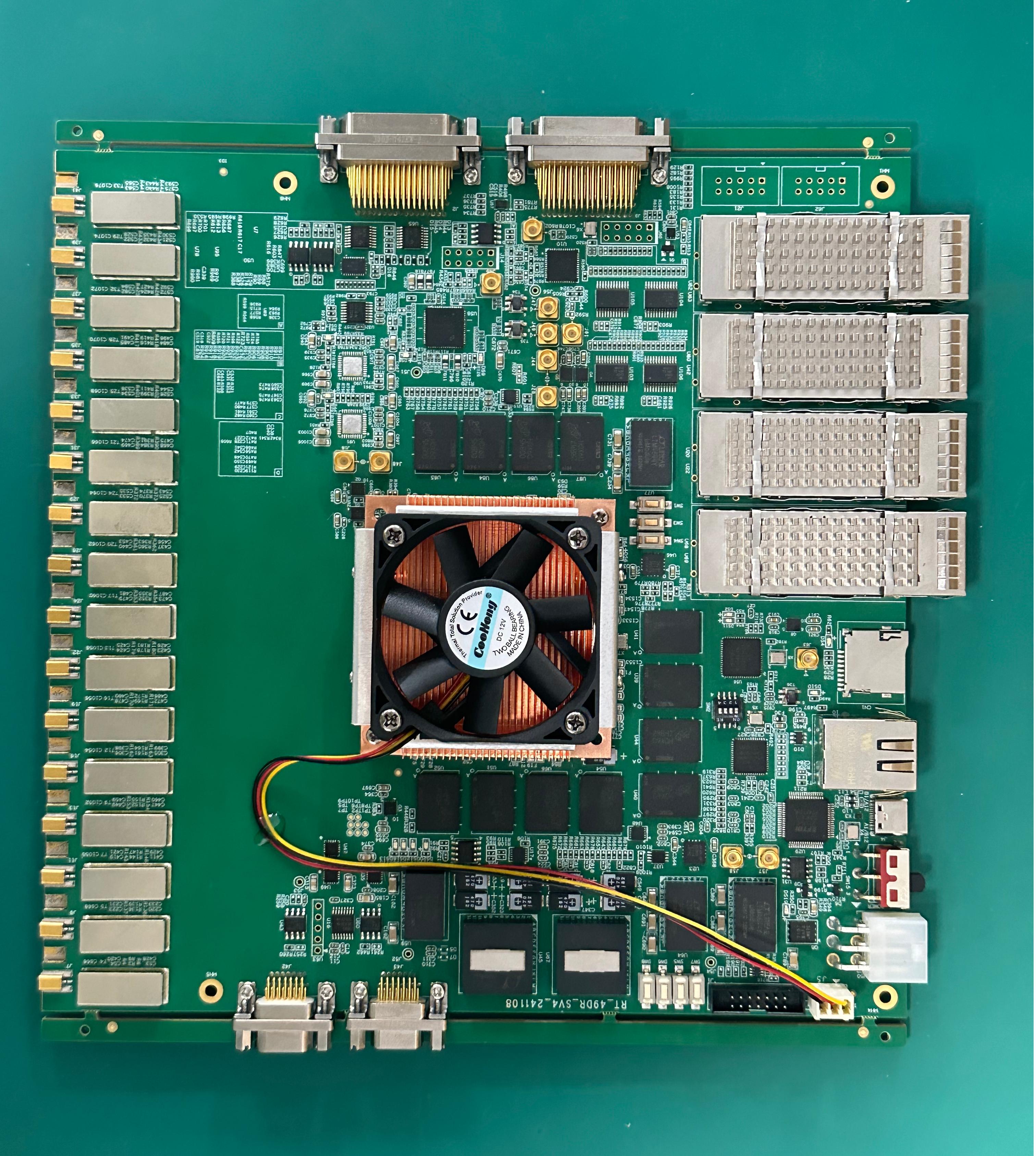

基于XCZU49DR的16发16收数字阵列板卡

本产品是一款基于XCZU49DR主控芯片的高性能数字阵列板卡，支持16发16收全数字通道，具备DC–6GHz射频直采能力，专为复杂雷达系统与高性能数字阵列应用而设计。

产品针对雷达应用优化了时钟性能，在相位噪声、脉内信噪比、无杂散动态范围（SFDR）、通道间隔离度等关键指标上表现优异，并具有卓越的通道一致性。支持多板级联，配备4路100G光口，保障高速数据传输与系统扩展能力。丰富的外围接口使其可灵活适配各类平台集成需求。

核心特点：

通道与射频：16发16收，DC–6GHz射频直采

主控与架构：XCZU49DR，雷达优化时钟设计

性能指标：低相噪、高脉内SNR、高SFDR、高隔离度、优异通道一致性

接口与扩展：4×100G光口，多板级联，丰富外围接口

采用XCZU47DR作为主控制器，优化时钟性能，针对雷达应用优化相噪、脉内信噪比、SFDR和通道隔离度指标;实现4发8收信号发射、采集和控制，并根据需求搭建外围高速接口，实现平台的数据处理及运算能力。支持板间级联，支持DC-6GHz射频直采，支持高速数据流盘，1路100G光口，1路NVMe硬盘扩展接口。

采用XCZU47DR作为主控制器，实现4发4收的信号发射、采集和控制，支持板间级联，支持10MHz-6GHz射频直采，支持NVMe高速数据流盘，1路80G光模块;搭建了丰富的外围高速接口，实现平台的数据处理及运算能力;适配无人机搭配、雷达系统信号处理等场景。
