【方案应用领域】VOOHU工业以太网在数据通信领域的应用--第一期

在数据通信系统中，物理层器件的选型直接影响端口的信号完整性、可靠性和成本。从核心交换机的10G/25G端口，到工业户外设备的PoE供电与雷击防护，再到数据中心的光电互连接口，每一处都对变压器、连接器、防护器件提出了具体且往往严苛的要求。
沃虎电子（VOOHU）围绕这些场景，提供网络变压器、共模电感、RJ45/SFP连接器、TVS/ESD/GDT防护器件等产品，配合景略半导体PHY与交换芯片，覆盖从信号隔离、共模抑制到接口防护的完整链路。
本文从三类典型应用出发，梳理关键器件的选型要点，供硬件工程师参考。

以太网概述
以太网（Ethernet）已成为局域网通信的标准形式。从最初10Mbps的同轴电缆传输，发展到如今的400Gbps甚至800Gbps光纤通信，以太网技术始终围绕三个核心目标持续迭代：更高的传输速率、更低的传输时延、更强的环境适应性。
当前以太网技术正面临两个关键挑战：一是高速信号完整性问题--当单通道速率突破56Gbps，信号衰减、串扰、反射等问题显著加剧；二是复杂电磁环境下的稳定性问题——工业现场、户外基站等场景存在强电磁干扰、宽温变化、潮湿粉尘等严苛条件，对连接器、变压器等无源器件提出更高要求。

数据通信领域应用
核心网络设备：高速互联与信号完整性保障

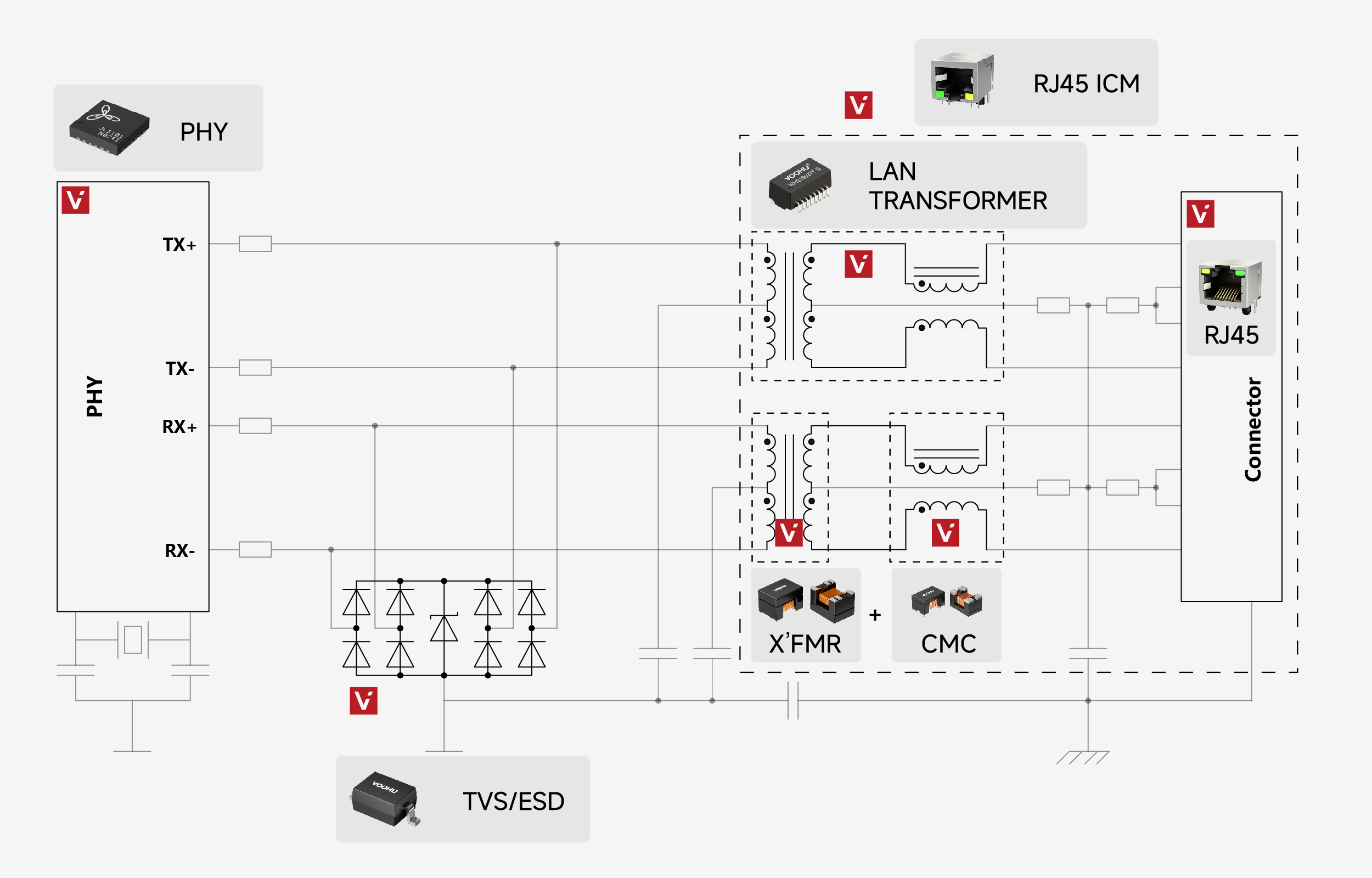

在核心路由器、高端交换机、通信机房设备中，以太网端口速率通常为10Gbps、25Gbps、40Gbps和100Gbps。该类设备核心要求是信号保真性、长期稳定性。高速以太网信号对物理层器件极为敏感。网络变压器（Magnetics）作为端口关键组件，需实现三项功能：一是电气隔离，阻断地环路干扰，保护PHY芯片；二是共模噪声抑制，滤除电缆引入的电磁干扰；三是阻抗匹配，确保信号在100Ω差分阻抗下完整传输。设计不当将导致眼图闭合、误码率上升，最终表现为端口掉线或吞吐量骤降。此外，核心设备通常采用高密度端口设计，对器件尺寸与散热提出约束。分立式方案（x’fmr+cmc）便于灵活布局，集成式方案（Lan Transformer）则减少PCB布板设计周期。

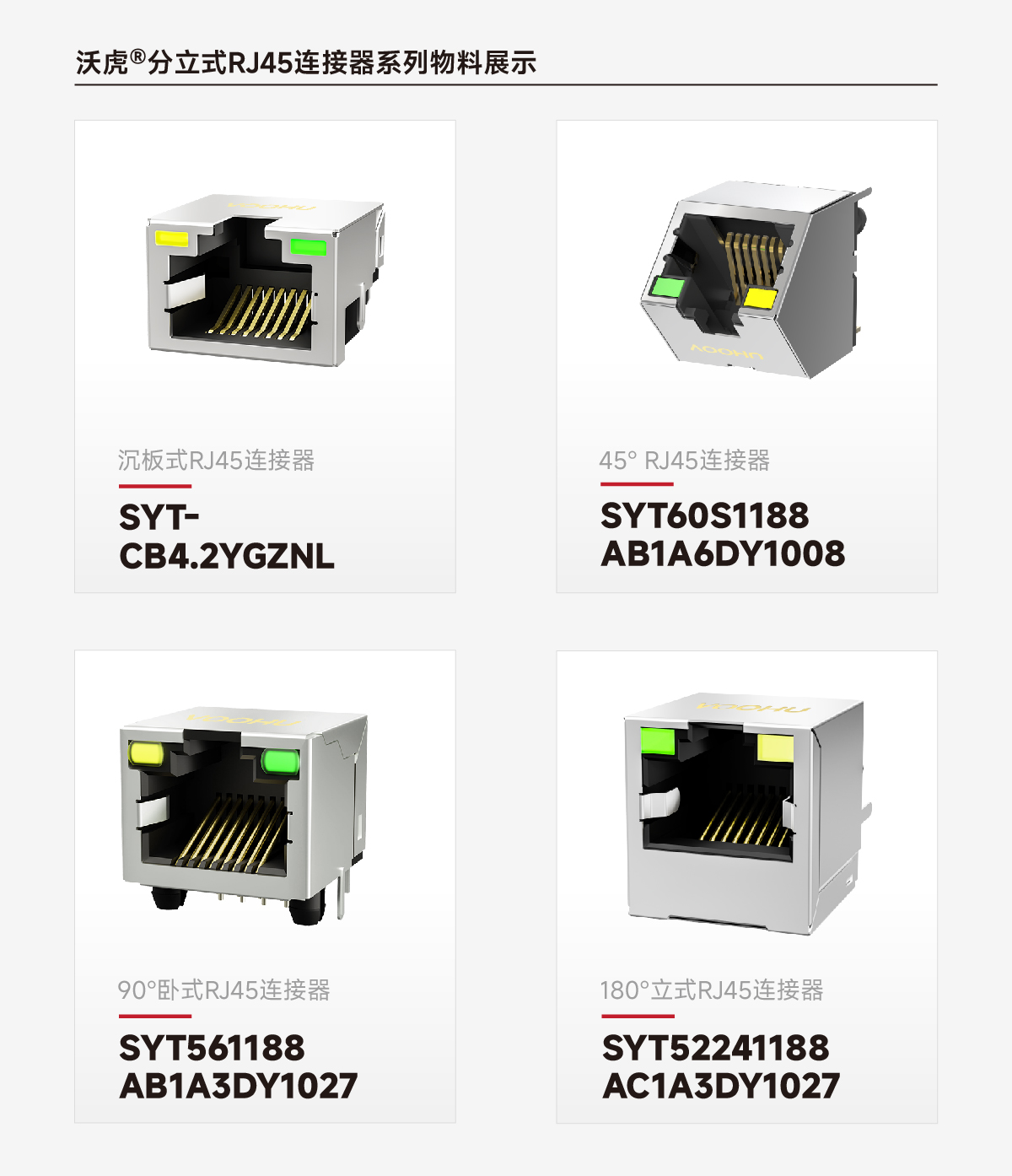

分立式RJ45连接器系列：
沃虎提供多款非集成式RJ45连接器，型号包括SYT-CB4.2YGZNL、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027、SYT60S1188AB1A6
DY1008。该系列不含内置变压器，需外配网络变压器，适合已有成熟变压器方案或需要灵活匹配PHY的应用，涵盖沉板式、90°DIP等安装方式，支持LED指示灯与屏蔽壳体选配。

集成式RJ45连接器系列：
集成变压器型号包括SYT211Q106DB1A7CBS057
、SYT-320DNL、SYT511Q070AB1A8D、SYT21Q
042DB2A4D068。该类产品内部已集成网络变压器，可直连PHY芯片，简化PCB布局，适用于千兆交换机、工业路由器等对BOM精简有要求的场景，提供90°DIP、SMT等封装及不同LED配置。

网络变压器系列：
沃虎网络变压器覆盖百兆至千兆速率，典型型号有WHS16037T G、WHDQ96401 G、WHSG24301 G、WHSM24P02-1P G。产品支持DIP/SMD封装，隔离耐压1500Vrms，部分型号兼容PoE供电，适用于交换机、网卡、工业控制等以太网物理层隔离与匹配电路。

Chip LAN片式网络变压器系列：
新型片式网络变压器采用小型化表贴封装，典型系列包括WHLC-2012A-Series（共模扼流圈）、WHLT-4532B-Series、WHLT-3532A-Series、WHLT-5335A-Series。其中WHLC系列集成CMC，WHLT系列集成变压器+CMC，支持百兆至10G速率，适用于空间受限的高速以太网接口，如IPC、工业相机、嵌入式网卡等。

工业与户外接入：PoE供电与环境适应性
工业交换机、通信基站、安防监控节点等户外设备，以太网端口需同时解决数据传输与设备供电问题。PoE（Power over Ethernet）技术通过双绞线传输直流电源，省去额外电源布线，降低部署成本。

PoE供电对端口器件提出特殊要求：变压器需支持较大直流偏置电流而不饱和，同时维持良好的高频传输特性；连接器需承载电流温升并保证接触可靠。户外场景还需叠加防水、防尘、防浪涌能力——RJ45连接器须满足IP67及以上防护等级，配合屏蔽壳体与密封圈阻断水汽侵入；端口侧需集成TVS管或气体放电管，泄放雷击感应浪涌，保护后端电路。
保护器件系列：
针对以太网端口的静电防护与雷击浪涌抑制，推荐沃虎以下型号：WHET5V-20K-SOT（5V低电容ESD，SOT封装）、WHET3V3-30K-SOD（3.3V低电容ESD，SOD封装）、WHE3G901P5-SMD（90V气体放电管，SMD）、WHE2G90P5-SMD（90V GDT，另一封装）、WHPM82-14D（压敏电阻，D14）。上述器件可单独或组合使用，满足IEC 61000-4-2/4-5标准，适用于交换机、工业路由器、户外基站等设备的端口防护。

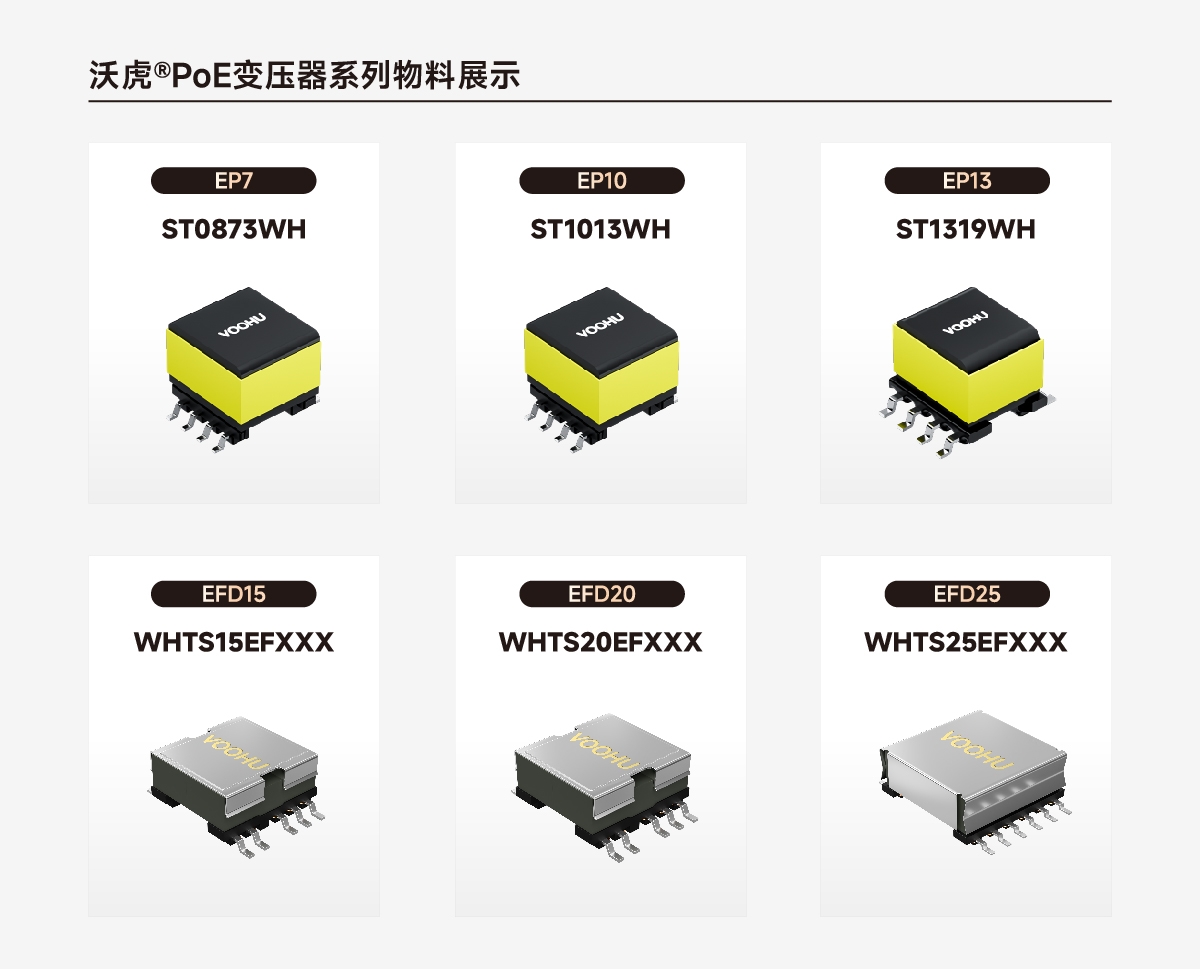

PoE变压器系列：
为满足PoE供电需求，推荐沃虎以下型号：ST0873WH（EP7，10W/12V）、ST1013WH（EP10，10W/13.5V）、ST1319WH（EP13，13W/5V）、WHTS15EFXXX（EFD15系列，10W/3.3V）、WHTS20EFXXX（EFD20系列，100W/12V）、WHTS25EFXXX（EFD25系列，可定制）。该系列覆盖5W~100W功率范围，支持12V/5V/3.3V等输出电压，适用于PoE交换机、受电设备（IPC、AP、VoIP）及工业物联网网关。

高速数据中心与光纤接入：光电协同与密度优化
数据中心内部东西向流量激增，推动交换机端口向100G/400G演进。当电信号速率超过56Gbps，铜缆传输距离急剧缩短，光互连成为主流方案。SFP（Small Form-factor Pluggable）系列光模块——包括SFP+、SFP28、QSFP+、QSFP28等形态——通过标准化接口实现光电转换，支持热插拔，便于现场维护与带宽升级。

SFP连接器作为光模块与设备的机械与电气接口，需保证多次插拔后的接触可靠性，并在有限空间内实现高速差分信号的完整传输。数据中心的高密度部署进一步要求连接器具备精确的导向结构与EMI屏蔽设计，避免相邻端口串扰。

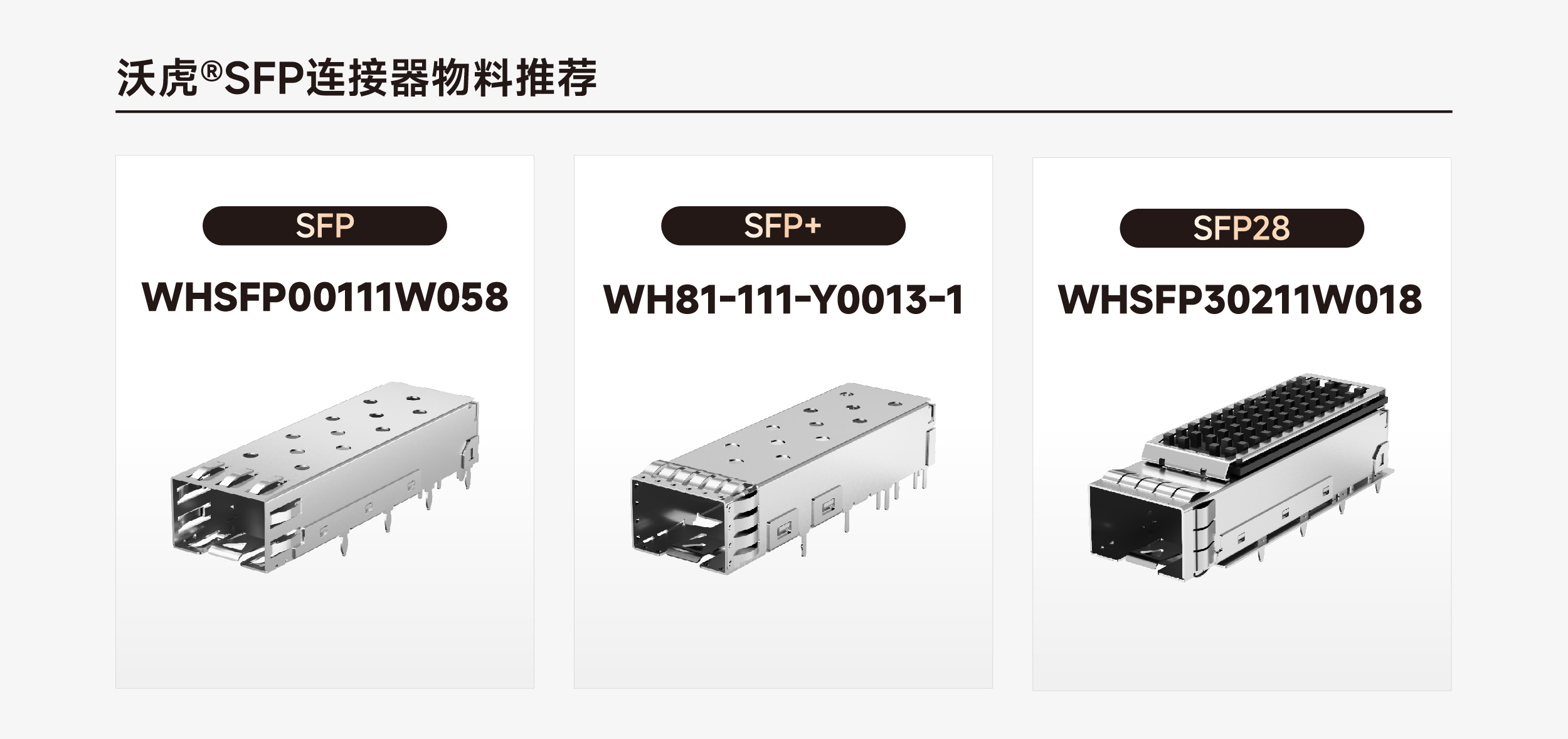

SFP连接器系列：
对于需要光模块接口的设备，推荐沃虎以下SFP连接器型号：WHSFP00111W058（SFP笼子，1×1，压接式，带散热孔）、WH81-111-Y0013-1（SFP+笼子，1×1，焊接式，无灯）、WHSFP30211W018（SFP28笼子，1×1，压接式，带散热片）。上述产品覆盖1G~25G速率，支持压接/焊接安装，适配标准SFP/SFP+/SFP28光模块，适用于交换机、光纤收发器、数据中心网卡等场景。

光口以太网芯片系列：
针对光口以太网应用，推荐景略半导体以下PHY/交换芯片：2201C Series（千兆PHY，支持SGMII，可配置为1000BASE-X光口模式）、4201 Series（2.5G PHY，支持2500BASE-X光口，适合PON、工业光通信）、6110 Series（千兆交换芯片，8+2端口，支持SGMII/H-SGMII上行，可外接光模块）。上述芯片配合沃虎SFP连接器及变压器，可快速实现光口以太网设计。

以上是对数据通信领域三个典型场景的器件选型要点梳理。实际设计中，还需要结合具体PHY芯片、PCB布局、EMC要求等做针对性调整。
沃虎电子提供网络变压器、共模电感、RJ45/SFP连接器、TVS/ESD/GDT防护器件等产品，同时代理景略半导体的PHY和交换芯片。如需样品、规格书或参考设计，可访问官网（www.voohu.cn）或联系技术支持。
