【电路标准设计】沃虎万兆以太网防雷&防静电方案标准电路设计参考
2026-05-14
此方案为沃虎电子科技(VOOHU)万兆电路标准方案,公司专注于通讯电子元件领域已逾9年，公司秉承选沃虎·真靠谱的经营策略与服务理念，提供全套的技术方案支持。

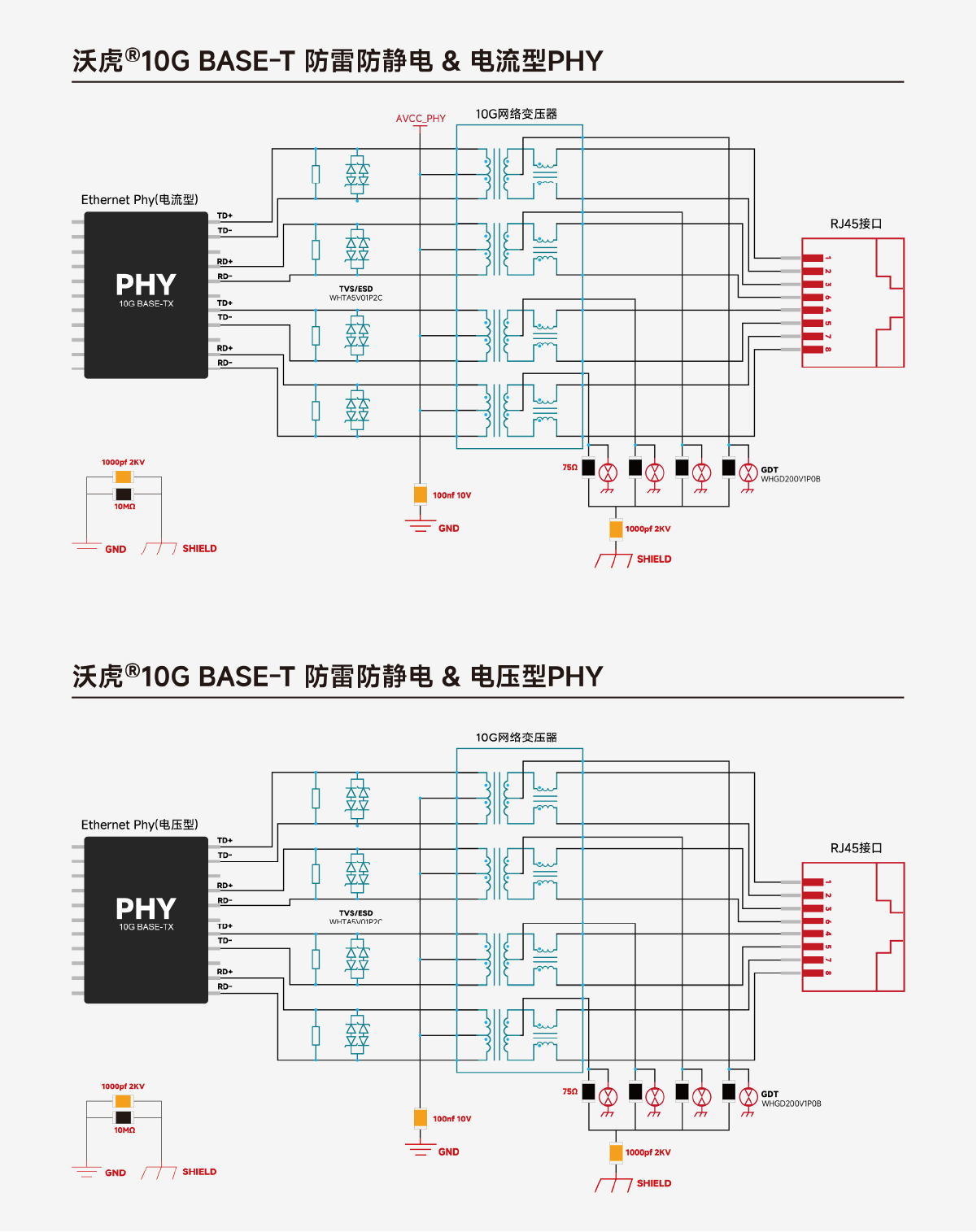

一、10G BASE-T 防雷防静电 & 电流型PHY
方案简介
1.初级侧接线：

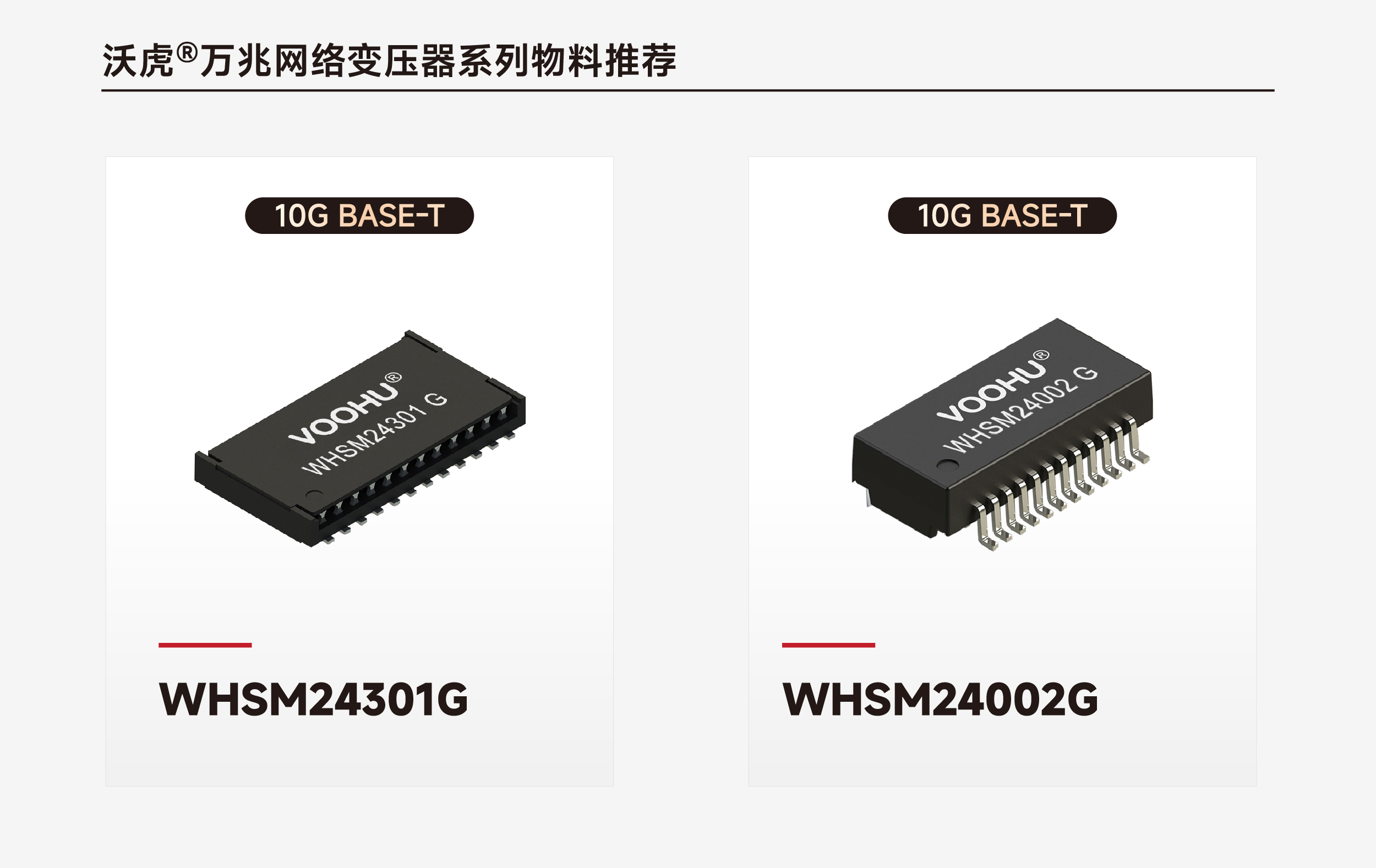

• 差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1的差分对，PCB布线时4组差分对的线序可以交换。
• 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。
• VCC供电：对于电流型PHY，初级线圈需要连接到PHY的VCC，以滤除高频噪声，确保信号的稳定性。
2.次级侧接线：

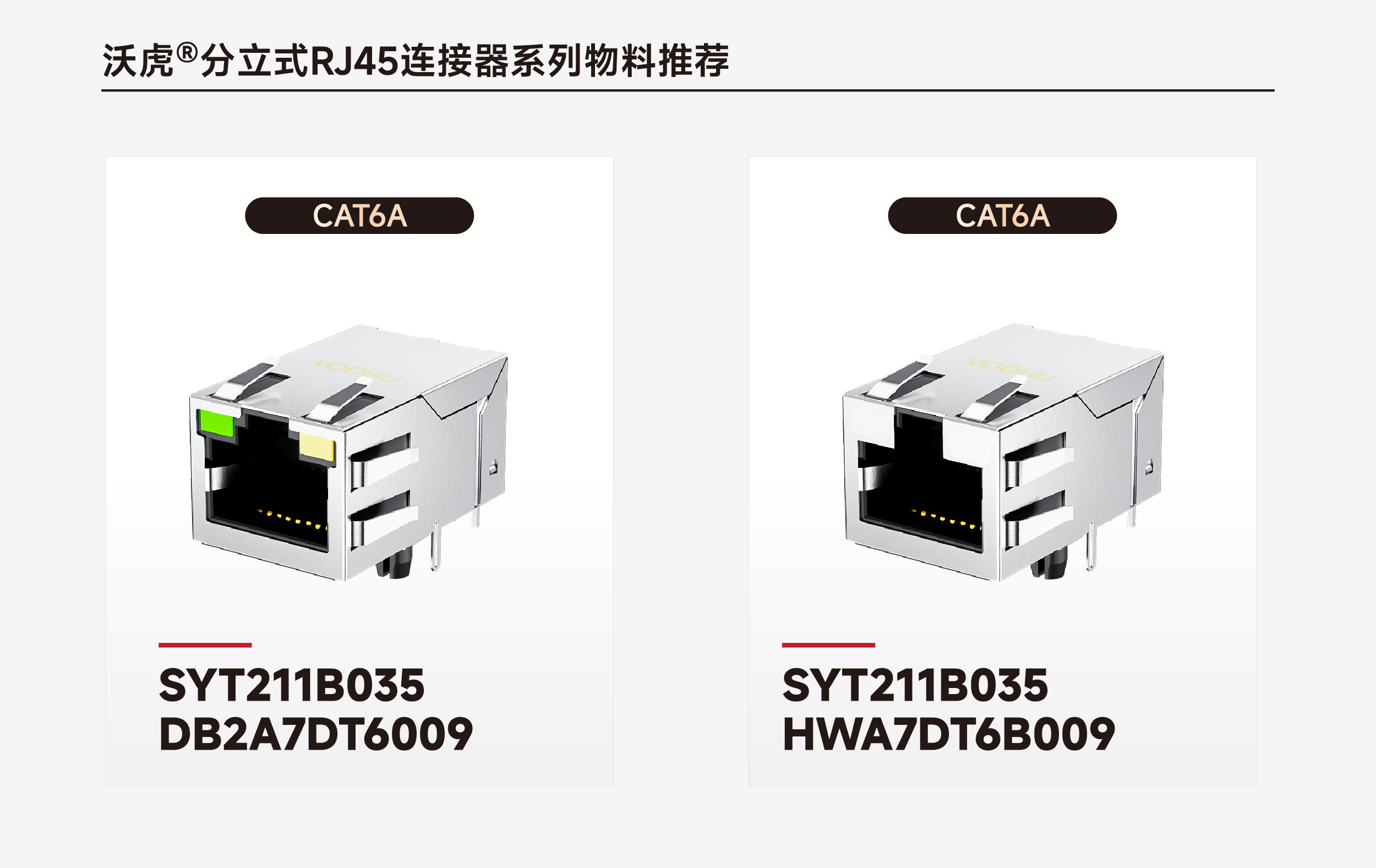

• RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、2、3、6和4、5、7、8引脚。
• BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。
3.接地处理：
• 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。
电路功能说明:
• BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
• 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
• 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。
二、10G BASE-T 防雷防静电 & 电压型PHY
方案简介
1.初级侧接线：
• 差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1的差分对，PCB布线时4组差分对的线序可以交换。
• 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。
2.次级侧接线：
• RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、2、3、6和4、5、7、8引脚。
• BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。
3.接地处理：
• 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。
电路功能说明
• BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
• 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
• 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。
方案优点：

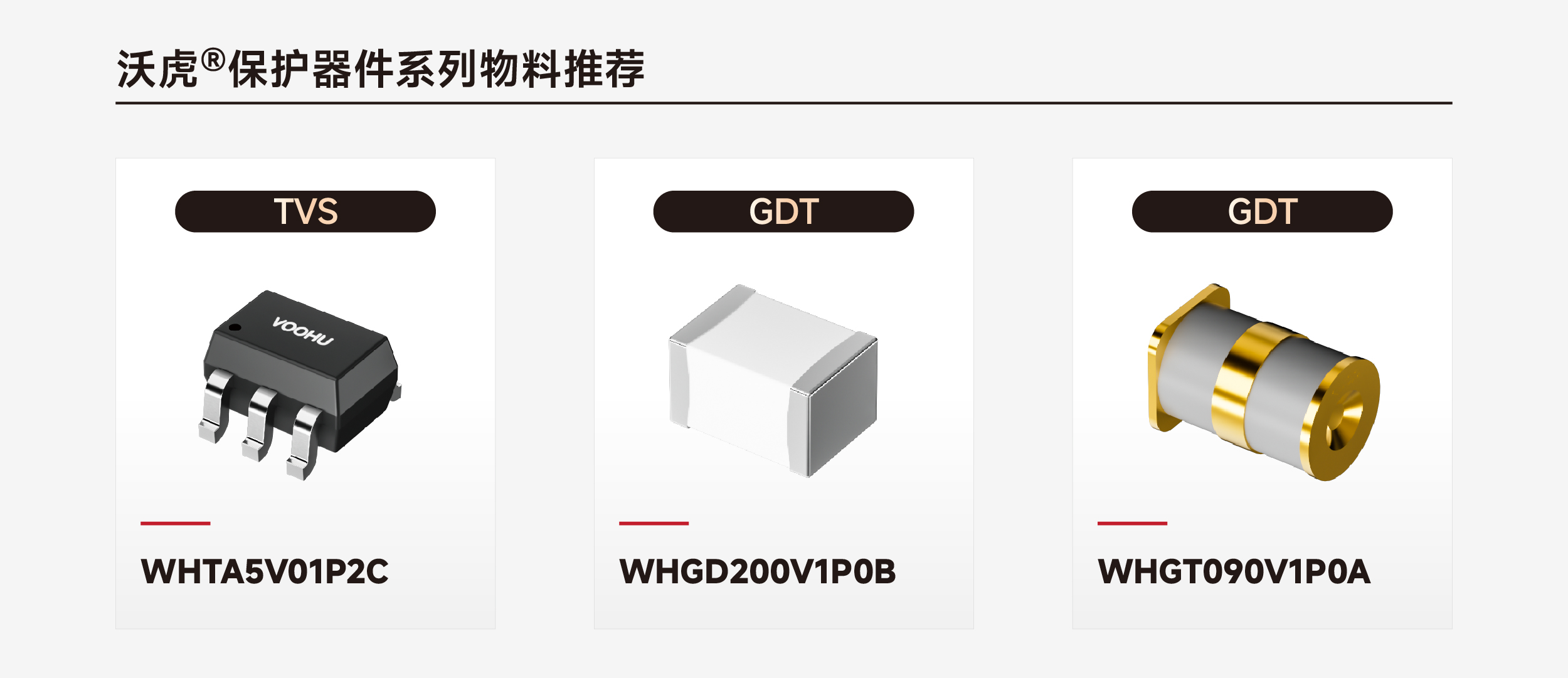

用于室外的10000M网口浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。
（IEC61000-4-5 10/700μs，40Ω，6kV，±5次）
注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
