2026年新国标充电宝（GB 47372-2026）MOSFET选型方案

在移动电源早已成为“出行标配”的今天，一块小小的充电宝，实际上承载的是一个完整的能量系统。而随着《GB 47372-2026》正式发布，行业正在经历一次前所未有的重构——从“能用”走向“必须安全”。

过去几年，充电宝起火、冒烟甚至爆炸的事件频发，从航班紧急处置到酒店火灾，这些事故背后往往都指向同一个核心问题：电池失控，而保护失效。新国标的意义，正是在源头上堵住这一漏洞。

而在整个安全体系中，真正执行“切断能量”的关键器件，只有一个——MOSFET

一、新国标的本质变化：从功能保护到本质安全

当前主流充电宝架构为：单节或多节并联锂电池组（3.7V~4.4V）→ 电芯保护及均衡板 → 双向升降压功率变换（充电/放电）→ USB Type-C/Type-A输出端口与充电输入，并由MCU统一调度。

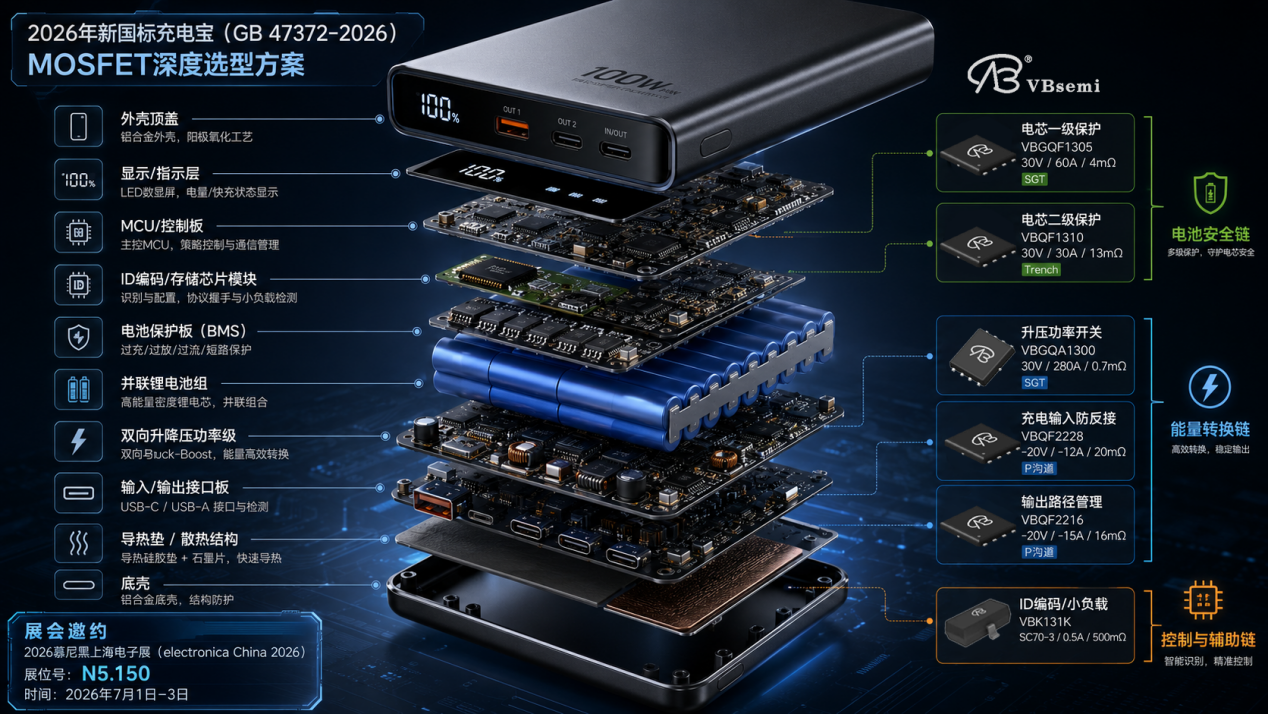

与以往标准相比，新国标最关键的升级，不只是指标提升，而是理念变化：图片一（位于文章底部位置）

过充保护：从单级 → 双级冗余
过充电试验条件提升至充电限制电压的1.3倍（对于4.4V电池即约5.72V），且要求原有保护外“额外增加一层保护电路”。保护MOSFET必须采用两级独立串联配置，杜绝单点失效，且30V级耐压要在极端情况下提供充裕的安全边界。

滥用测试：新增针刺 / 挤压
挤压试验条件加严并首次引入针刺试验，要求即使壳体变形、隔膜破损发生内部短路，电芯保护开关与升压功率管仍能以超低导通电阻承载瞬时大电流放电，延缓温升，为保护逻辑切断回路争取时间。

循环寿命：增加300次后析锂检测
新国标引入300次充放电循环后的析锂检测，意味着保护及功率器件必须保持极低的失效概率，周边电路需精简可靠，P沟道防反接与负载开关的低阈值直接驱动特性成为减少外围损耗的关键。

产品管理：引入唯一性编码（身份证）
每台充电宝将拥有专属“身份证”（序列号存储芯片），需要微型、低功耗MOSFET为加密存储器供电与隔离，且可被1.8V低压MCU直接控制，不引入额外升压回路。

这意味着什么？

充电宝必须在“极端情况下依然安全”，而不仅仅是“正常使用安全”。
这也直接改变了MOSFET的选型逻辑：从“低损耗优先”，升级为——安全 + 冗余 + 效率三位一体

二、系统拆解：一块充电宝背后的三条关键链路

从工程角度来看，一个符合新国标的充电宝，核心由三条链路构成：

1.电池安全链（最关键）-----负责：过充 / 过放 / 短路保护
2.能量转换链 --------------- 负责：升压输出（5V–20V PD快充）
3.控制与辅助链 ------------- 负责：MCU、电量显示、编码系统

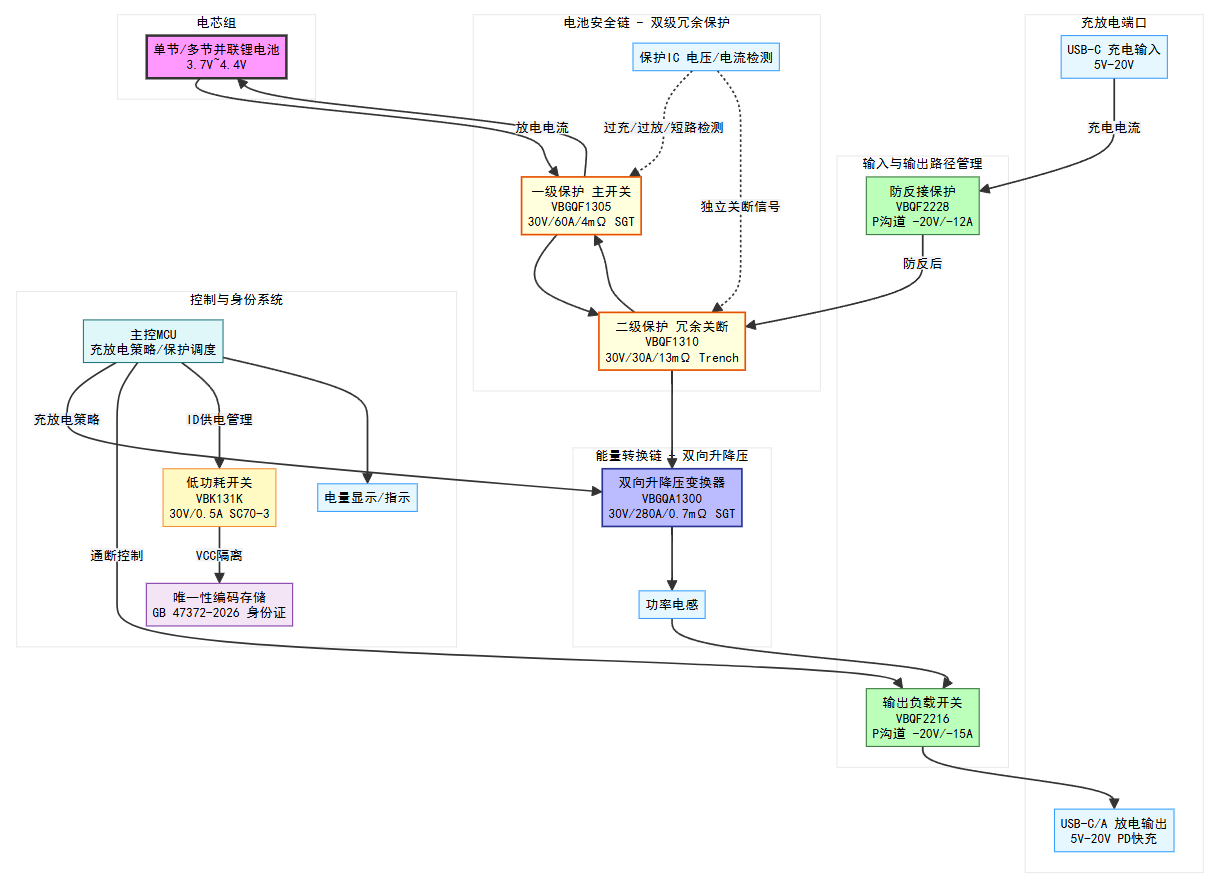

这三条链路的共同核心是：MOSFET既是开关，也是安全执行器 图片二（位于文章底部位置）

三、电池保护：新国标的“硬性红线”

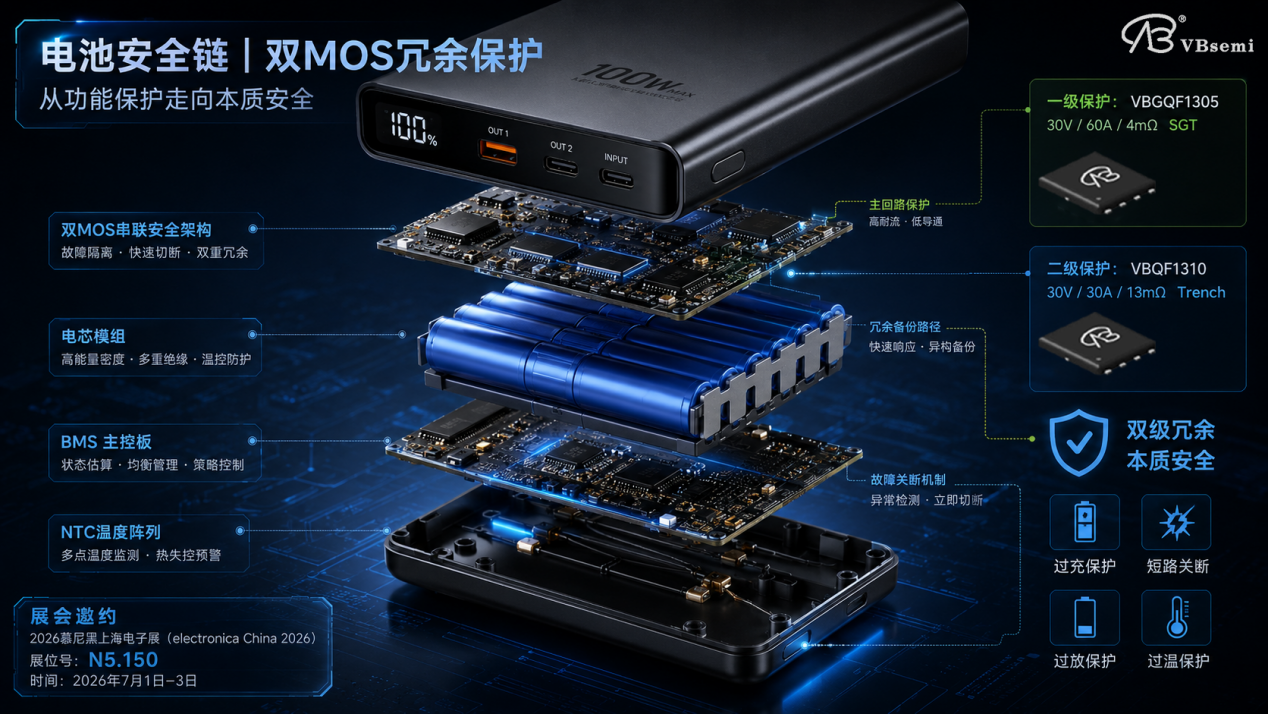

1. 双MOS冗余保护成为强制要求

在新标准中，电池充满后仍继续充电的测试电压提升至1.3倍，同时要求必须具备双重保护电路。
这意味着：单MOS方案已经被淘汰

2. 推荐方案：双MOS串联结构
一级保护（主控制）——VBGQF1305，30V / 60A / 4mΩ，DFN8(3×3)，SGT工艺
特点：超低导通损耗，负责日常充放电控制

在单节电池全电压区间内，30V耐压达到1.3倍过充电压的5倍以上，形成极强过压抵抗窗口。4mΩ的极限低导通电阻，在5A快充电流下，自身导通压降仅20mV，功耗仅100mW，可省去大面积铜皮散热，使保护板持续低温运行。SGT（屏蔽栅沟槽）技术保证了优异的开关特性，能迅速切断故障电流。

二级保护（冗余关断）——VBQF1310，30V / 30A / 13mΩ，Trench工艺
作用：一级失效时强制切断电池，独立保护路径

VBQF1310采用独立的DFN8封装，13mΩ内阻足以应对充电宝正常充放电电流，且与一级形成异构冗余（SGT + Trench），降低相同工艺缺陷带来的批次失效风险。其封装兼容便于在同一PCB上镜像布局，构成无交叉的串联保护链路。

3. 为什么必须“异构冗余”？

很多设计会误以为“两颗一样的MOS”就是冗余，其实这是误区。

正确做法：一级：SGT（低损耗）二级：Trench（高稳定）

目的：避免“同类失效”
这类设计理念，其实已经接近车规和航空电子的安全思路。图片三（位于文章底部位置）

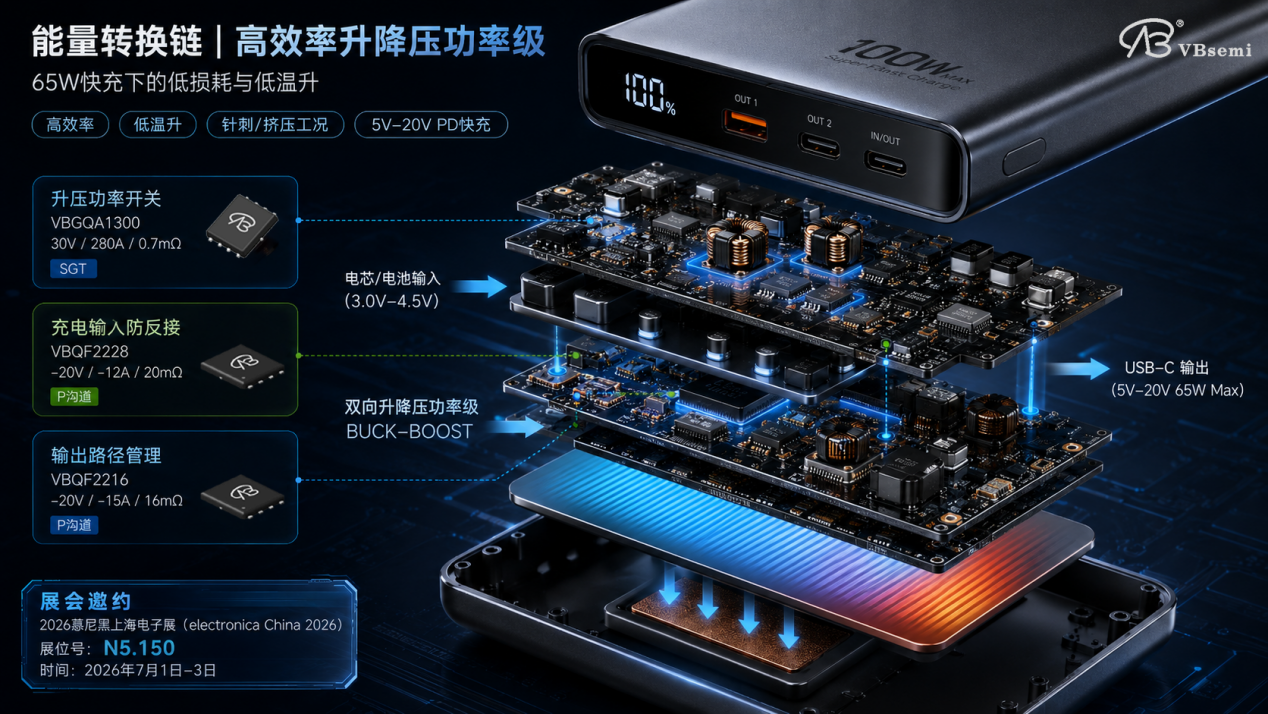

四、升压电路：热失控的关键源头

如果说电池是“能量源”，那么Boost电路就是“风险放大器”。
在15W–65W输出功率下，升压MOS是整机发热最集中的位置之一。

核心器件推荐：VBGQA1300
参数规格：N沟道，30V/280A/0.7mΩ (10V)，DFN8(5×6)，SGT工艺。

0.7mΩ是目前DFN5x6封装量产的极限导通电阻，这意味着在输出65W（20V/3.25A，电池端电流约20A）时，导通电压降仅约14mV，功率损耗不足0.3W。在针刺内部短路极致工况下，极低内阻可将大部分热点转移至电池内部化学界面，MOSFET自身温升极小，防止功率器件成为二次引燃源。SGT工艺的极低栅极电荷使高频升压效率轻松突破95%，兼顾充放电双向转换。

为什么它决定安全上限？

在同样65W输出条件下：
普通MOS（5mΩ）：损耗约4–6W
VBGQA1300：损耗可降至1W以内

结果：温升显著下降，外壳不易过热，热失控风险大幅降低

对应新国标测试：针刺 / 挤压
当电池受到外力：内部短路风险上升，电流异常波动
此时如果MOS发热过高：→ 会加速热失控
而低损耗MOS：→ 能延缓失控，为保护电路争取时间
这就是“本质安全设计”的核心逻辑

五、输入与输出路径：降低系统失效概率

输入防反接 MOS——VBQF2228，-20V / -12A，P沟道 MOSFET
核心优势：MCU可直接驱动，无需额外升压电路

VBQF2228 -0.8V的极低阈值电压使得即使输入电压低至5V时，也可通过MCU的3.3V/1.8V逻辑电平完全关断或彻底打开，消除中间不完全导通的过渡态，降低长循环下的栅极应力，满足新国标循环后可靠性要求。

输出路径管理 MOS——VBQF2216
参数规格：P沟道，-20V/-15A/16mΩ (4.5V)，DFN8(3×3)，Trench工艺，Vth=-0.6V
应用：输出开关控制，多口电源管理

16mΩ的低导通内阻在3A输出电流时压降仅48mV，接近理想负载开关特性。超低开启阈值使得MCU可通过直接IO控制其栅极，无需额外电平转换或电荷泵，简化PCB布局，减少干扰与失效点，完整支撑故障时微秒级关断的保护策略。

为什么推荐P沟道？
原因很简单，但非常关键：少一个驱动电路 = 少一个失效点
在新国标体系下：“减少复杂度”本身就是安全设计的一部分

六、低功耗与“身份证系统”

新国标新增的一项重要内容是：唯一性编码管理，每一个充电宝都将具备可追溯身份。
这带来的变化是：MCU长期在线，功耗控制更严格

推荐器件：VBK131K，SC70-3封装，0.5A电流，低门槛驱动
应用场景：MCU供电开关，存储芯片供电，指示灯控制
价值：在不增加系统复杂度的前提下，实现低功耗管理。

SC70-3超小封装（2.0mm×2.1mm）适合在密集的MCU周边嵌入，用于控制加密芯片的VCC通断或LED慢闪指示。0.8V阈值完美兼容1.8V供电的先进制程MCU，可在MCU的GPIO直接低电平输出时完全关断，实现零功耗隔离。500mΩ内阻对微安至毫安级负载完全足够，不会产生额外热量，且30V耐压可承受电池全电压，安全高边或低边开关均可胜任。

七、工程落地：很多方案失败的真正原因

即便选对了MOSFET，如果忽略以下几点，依然可能不达标：

1）热设计：DFN封装必须大面积铺铜，多过孔导热

2）栅极设计：串联5~10Ω电阻防振荡

3）降额原则：电流使用 ≤ 额定50%，电压留足裕量

冗余设计：关键路径必须“双保险”
核心一句话：任何单点失效都不能导致失控 图片四（位于文章底部位置）

八、新国标充电宝（GB 47372-2026）核心MOSFET参数速查表（品牌：VBsemi）

应用功能：电芯一级保护
推荐型号：VBGQF1305------封装：DFN8(3×3)--------核心电参数：N / 30V / 4mΩ / 60A
推荐理由：超低内阻降低大电流充放电温升，构成双重保护的第一道主开关

应用功能：电芯二级保护
推荐型号：VBQF1310-------封装：DFN8(3×3)---------核心电参数：N / 30V / 13mΩ / 30A
推荐理由：独立器件与一级串联，杜绝单点失效，满足新国标冗余关断要求

应用功能：升压功率开关
推荐型号：VBGQA1300-----封装：DFN8(5×6)----------核心电参数：N / 30V / 0.7mΩ / 280A
推荐理由：量产级极限低内阻，挤压/针刺短路下极致低温升，延缓热失控

应用功能：充电输入防反接
推荐型号：VBQF2228------封装：DFN8(3×3) -----------核心电参数：P / -20V / 20mΩ / 12A
推荐理由：-0.8V低阈值可由MCU直接驱动，简化外围，满足300次循环后高可靠性

应用功能：输出负载开关
推荐型号：VBQF2216------封装：DFN8(3×3) ------------核心电参数：P / -20V / 16mΩ / 15A
推荐理由：-0.6V超低阈值适配1.8V逻辑，故障时微秒级关断，极低压降接近理想开关

应用功能：ID编码/小负载
推荐型号：VBK131K--------封装：SC70-3----------------核心电参数：N / 30V / 500mΩ / 0.5A
推荐理由：超小占板，0.8V阈值直驱加密芯片供电，零额外功耗隔离

一场由“安全”驱动的行业洗牌
《GB 47372-2026》的出台，不只是一次标准升级，更是一场行业筛选。

未来的竞争将不再是：谁更便宜---------而是：谁更安全 谁更可靠 谁能通过极端测试

而MOSFET，正是这一切的核心，可以说：谁掌握了MOSFET选型与系统设计能力，谁就掌握了下一代充电宝的竞争力。
