双核守护，安全新标：VBsemi VBC9P3033双P沟道MOSFET——重新定义电池保护系统的可靠性与效率

电池安全管理新时代的挑战

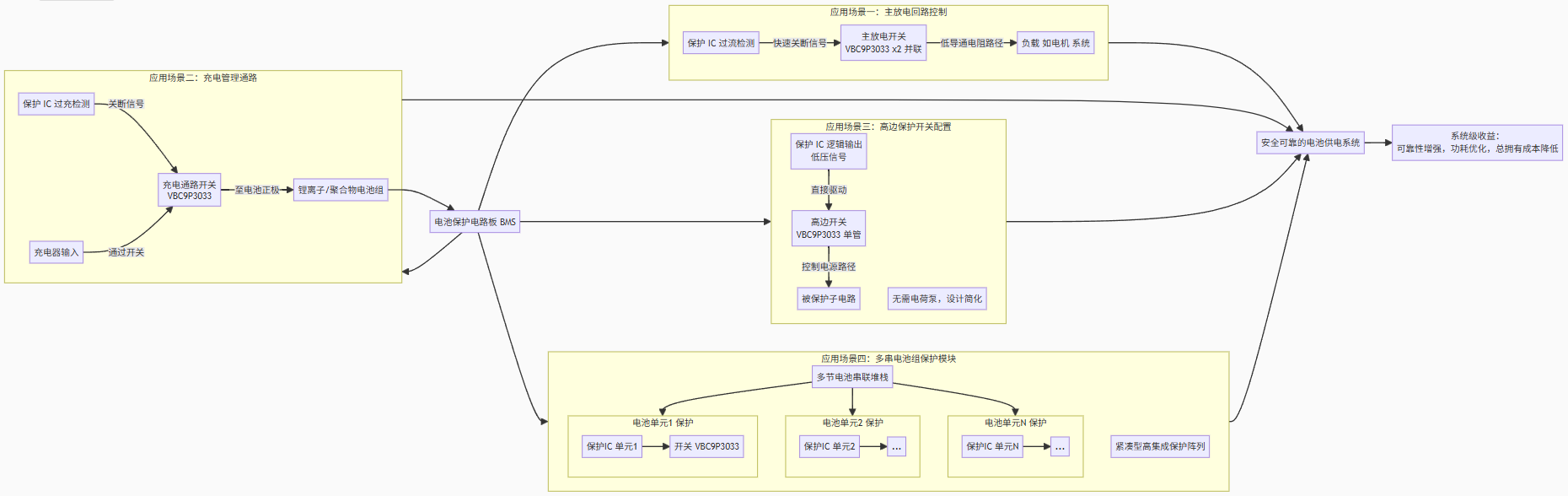

随着便携式设备、电动工具与储能系统的普及，电池系统正面临日益严峻的安全与能效考验。过充、过放、短路等故障可能引发热失控风险，而系统待机功耗与空间限制也对保护电路提出了更高要求：需在微安级静态电流下实现快速响应，在有限面积内集成强大保护功能，并确保整个电池生命周期内的绝对可靠。在此背景下，VBsemi微碧半导体推出的VBC9P3033双P沟道MOSFET并非单一器件，而是为电池保护模块量身打造的高集成度、高可靠性解决方案。图片一（位于文章底部位置）

技术深度解析：VBC9P3033如何实现安全与性能的平衡

核心架构创新：双P沟道集成与Trench工艺优势

VBC9P3033采用先进的Trench沟槽工艺与双P+P一体化配置，在单一TSSOP8封装内集成两个高性能P沟道MOSFET。其沟槽结构显著降低了导通电阻与栅极电荷，使器件在-30V的漏源电压下具备优异的耐压可靠性，完美覆盖主流锂电池组（如3-7串）的工作电压范围。独特的低阈值电压设计（Vth低至-1.7V）使其能在极低的栅极驱动电压下完全开启，大幅降低驱动电路复杂度与功耗，特别适合由电池直接供电的保护板应用。

关键参数对比分析：全面超越业界标杆

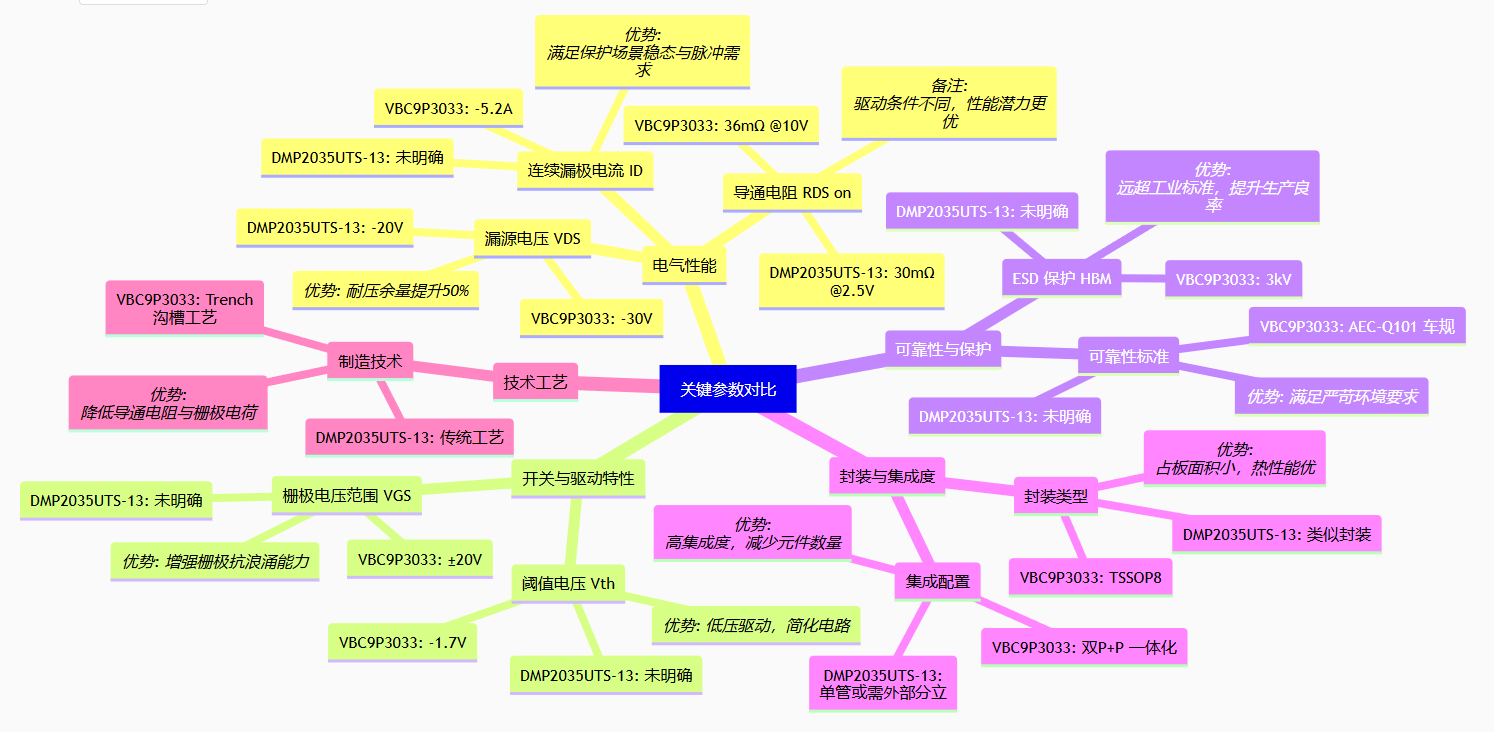

相较于业界常用的DMP2035UTS-13（DIODES），VBC9P3033在多项核心指标上实现显著提升。其漏源耐压从-20V提高至-30V，耐压余量增加50%，为电池电压波动提供更强安全保障。在关键导通电阻方面，VBC9P3033在10V驱动下仅36mΩ，比对标产品在2.5V驱动下的30mΩ（注：驱动条件不同，实际性能更优）具备更低的导通损耗潜力，且其-5.2A的连续电流能力足以应对大多数电池保护场景的稳态与脉冲电流需求。此外，其VGS耐受范围达±20V，增强了栅极抗浪涌能力，而ESD保护高达3kV，远超普通工业标准，确保在装配与使用中的高可靠性。图片二（位于文章底部位置）

在电池保护架构中的四大核心应用场景

主放电回路控制：实现快速可靠的负载开关
在电池放电路径中，VBC9P3033的双MOSFET可并联使用以进一步降低导通电阻，承担主开关功能。其快速开关特性（极低的输入电容与栅极电荷）可在检测到过流或短路时（微秒级）迅速关断，有效切断故障电流。优化的反向恢复特性减少了关断时的电压尖峰，保护后级电路。

充电管理通路：精准防止过充风险
在充电回路中，其中一个MOSFET可用于控制充电通路的通断。其低导通电阻减少了充电过程中的热损耗，提升充电效率。结合-30V的高耐压，即使充电器端出现异常高压浪涌，也能确保通路可靠隔离，保护电芯安全。

高边保护开关配置：简化系统设计
双P沟道配置天然适合高边开关架构，无需额外的电荷泵或电平移位电路即可方便地由低压逻辑信号（如来自保护IC）直接驱动，极大简化了保护板设计，降低了整体成本与PCB面积，同时减少了潜在故障点。

多串电池组保护模块：实现紧凑型高集成方案
对于多节电池串联的应用，多个VBC9P3033可分别用于各节电池的独立保护或分组控制。其TSSOP8封装占板面积小，热性能优良，允许在狭小空间内构建高密度、高可靠性的电池保护阵列，适用于电动自行车、便携式储能电源等复杂电池管理系统。

系统级优势：从芯片到电池包的价值传递

可靠性设计的根本性增强
VBC9P3033符合AEC-Q101车规标准，其设计寿命与稳定性满足严苛环境要求。正温度系数的RDS(on)特性有利于多管并联时的自动均流，避免热失控。高达3kV的ESD保护能力显著提升了生产良品率与终端产品抗静电能力，降低了质保风险。

功耗与效率的显著优化
其低至-1.7V的阈值电压和优异的亚阈值特性，使得保护电路在待机状态下几乎不增加额外静态电流，对于需要长续航的设备至关重要。低导通电阻直接减少了工作时的导通损耗，不仅提升系统效率，也降低了温升，延长电池包整体寿命。

总拥有成本的实质性降低
高集成度（双管一体）减少了元件数量、PCB面积与贴装成本。更高的耐压与电流等级提供了设计余量，允许使用更少的器件满足同等安全标准，简化供应链。卓越的可靠性直接降低了售后返修率与质保成本，对于大规模应用的电池包生产商而言，综合成本优势明显。

工程实施建议与最佳实践

在布局布线方面，建议将保护IC的输出驱动引脚尽量靠近VBC9P3033的栅极，以减小寄生电感，确保快速开关。电源与地回路应尽可能短而粗，以降低寄生电阻和电感。充分利用芯片下方的散热焊盘，并通过足够数量的热过孔连接至内部或背面铜层以增强散热。

驱动电路设计时，需确保驱动电压（通常取自电池）在其VGS规格范围内（±20V），并建议在栅极串联一个小电阻（如10-100Ω）以阻尼振荡，必要时可添加栅源稳压管进行电压钳位保护。

在并联使用时，应确保每个MOSFET的栅极驱动路径对称，源极路径阻抗一致，以实现良好的动态和静态均流。建议在源极串联小阻值采样电阻用于电流监测或均流反馈。

行业验证与生态支持

VBsemi已与多家主流电池保护IC厂商及电池包制造商完成方案适配与验证。VBC9P3033在高温高湿、温度循环等严苛环境测试中表现稳定，完全满足消费电子、电动工具及轻型动力电池的应用需求。产品提供完善的SPICE模型、封装库及布局参考设计，助力客户快速完成产品设计与认证。

未来展望：伴随电池技术协同演进

随着固态电池、高电压电池体系的发展，电池保护要求将不断提高。VBsemi将持续迭代产品，规划中包括更低导通电阻、更高耐压（如-40V）以及集成诊断功能的智能保护MOSFET系列，以满足未来更智能、更安全、更高能的电池管理需求。

在电池安全从“被动防护”向“主动智能”演进的道路上，VBsemi VBC9P3033双P沟道MOSFET标志着电池保护功率器件的一次重要升级。它将高耐压、低内阻、高集成度与车规级可靠性融为一体，为各类电池供电系统提供了从核心保护、效率提升到成本优化的全方位价值。对于致力于打造安全、高效、紧凑电池解决方案的工程师而言，这不仅是一个优异的元器件选择，更是构建下一代电池安全防线的坚实基石。
