【产品简介】VOOHU：搞懂 POE 电源变压器，看这一篇就够了

在PoE供电系统设计中，PSE与PD控制器的选型往往是关注的焦点，但实际工程中，功率变压器与网络变压器的匹配是否合理，直接决定供电效率、热表现与长期可靠性。不同IEEE标准（af/at/bt）对应不同的功率等级、电流承载能力及散热要求，变压器的磁芯材料、绕线结构、隔离耐压及直流偏置特性均需与应用工况严格对应。选型不当会导致效率下降、温升超标甚至设备损坏。
沃虎电子围绕PoE应用提供完整的变压器解决方案，覆盖af/at/bt全系列功率等级，并提供经过实测的参考设计及器件匹配建议，帮助工程师在供电稳定性与EMC性能之间取得平衡，降低系统调试风险。
POE电源变压器是什么？
定义：POE变压器是POE（以太网供电）系统的核心器件，它能通过标准网线，在传输数据的同时，为远端设备提供稳定电力。
主要构成
PSE(主动供电端)
PSE启动直流供电，根据标准(af/at/bt)通过数据对线(1/2、3/6)或空闲对线(4/5、7/8)输送电力.
主要应用：PoE交换机、PoE供电器、PoE光纤收发器
PD(被动取电变压)
被动接受直流电通过PD控制器和 DC-DC转换器将来自次级侧的37V-57V直流电，转换为设备所需的工作电压(如 5V、12V、3.3V)
主要应用：PoE网络摄像机、无线AP、VolP电话、PoE照明灯具
PSE控制器的主要作用：
PSE控制器仅在检测到接入的负载满足供电条件后，才会输出48V电压。该机制能够根据设备实际需求提供足额电能，确保其稳定运行，同时有效避免因供电不足或过载而导致的设备损坏或性能下降。
PD控制器的主要作用：
PD控制器支持热插拔，允许在不断电的情况下直接接入新的PD设备。设备接入后，PD控制器会自动配置为标准PoE负载，并以最高效率将来自源端的电能传输至内部电路，从而提升电源系统的灵活性与可扩展性。
POE电源变压器的工作原理：
本质它主要通过网络变压器和功率变压器各司其职，共同完成数据隔离与电压转换的任务。
在网络设备里，常见的变压器分为网络变压器和功率变压器两类，它们的位置与作用各不相同。
网络变压器位于网络接口处，也就是 PHY 芯片与 RJ45 网口之间。它的作用主要分为两部分：一是传递高频数据，同时完成滤波除杂、电气隔离和阻抗匹配；二是耦合直流电源，通过内部的中心抽头来耦合送出直流电，实现直流电与高速数据信号的同时传输。
功率变压器则位于设备内部电源电路的 DC-DC 部分。它的核心作用是能量转换：当开关导通时，变压器的初级线圈会将能量以磁场的形式储存起来；当开关关断时，磁场能量会释放给次级线圈，最终转换成设备所需的低压直流电，比如 5V、12V 等。

与 PSE / PD 的对应关系
在PoE供电系统中，PSE设备（如PoE交换机）内部主要包含网络变压器，其作用是将48V直流电耦合到以太网线（数据对或空闲对），同时传输数据。而PD设备（如PoE摄像头）内部则同时包含网络变压器和PoE电源变压器：网络变压器负责从数据线上提取48V直流电，PoE电源变压器进一步将48V降至5V或12V，为芯片供电。
POE供电标准：
PoE 电源变压器有不同的功率等级，对应着IEEE 802.3的三个主要标准。在选型时，需要根据设备功率需求选择对应的标准。

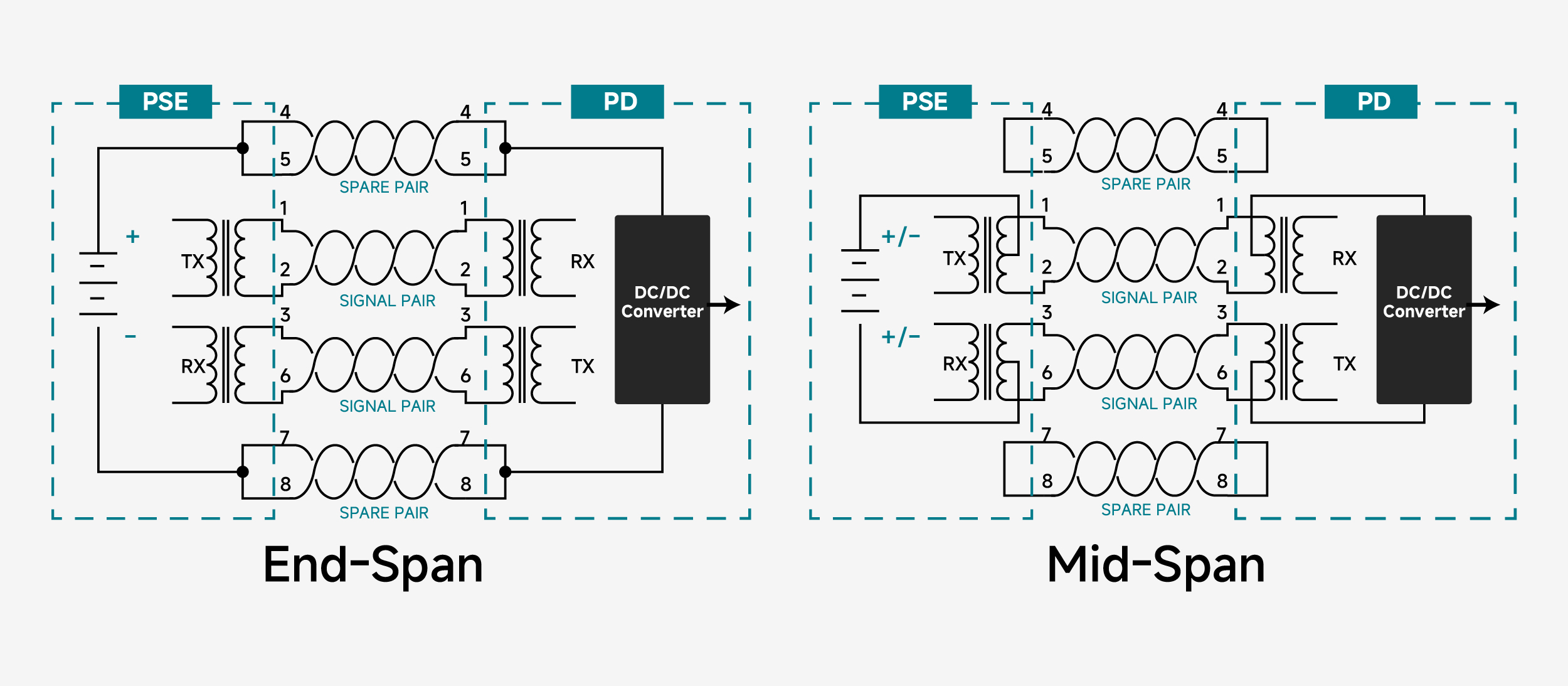

中间跨接法 (Mid-Span)：
利用以太网中空闲的线对 4/5 和 7/8 来传输直流电。数据信号不同的频率,以实现传输数据与传输电流的复用。
PoE+（IEEE 802.3at标准）在供电引脚的定义上，完全继承并兼容了PoE（IEEE 802.3af标准）的两种线序方案，没有做任何改变。
末端跨接法 (End-Span)：
利用传输数据的线对 1/2 和 3/6 来同时传输直流电。

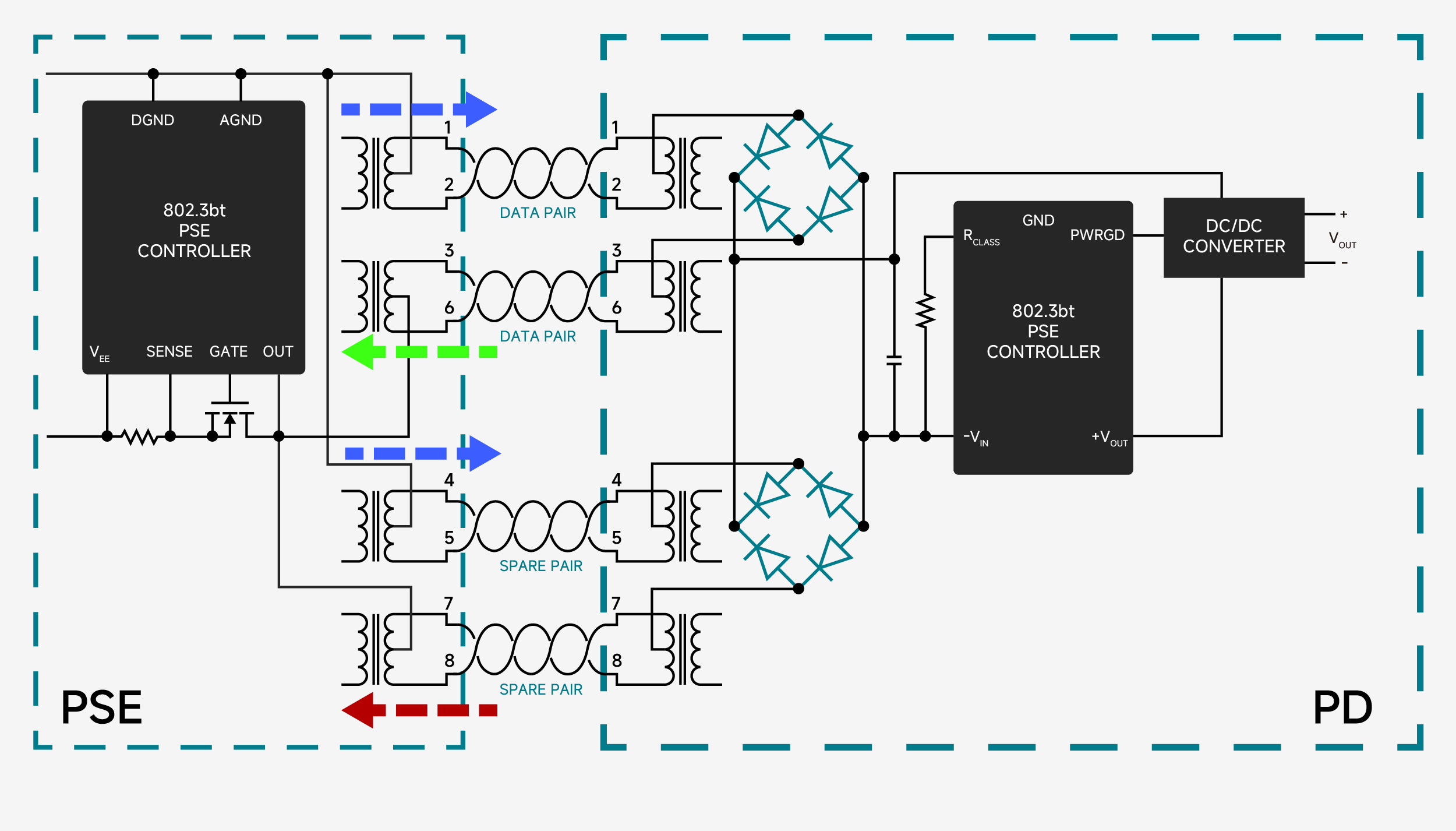

IEEE 802.3bt标准定义使用双绞线的8芯进行电压输出,以应对市场上对更强大和更高效的以太网供电能力的需求;可以实现:
最高速率兼容10GBASE-T；
在PD端能够得到最低40W、最高90W的功率

PoE供电标准
1. PoE 标准与功率等级
Type 1 (802.3af)Class 1：PSE 供电 4W，PD 受电 3.84WClass 2：PSE 供电 7W，PD 受电 6.49WPSE 供电 Class 3：15.4W，PD 受电 13W
Type 2 (802.3at)Class 4：PSE 供电 30W，PD 受电 25.5W
Type 3 (802.3bt)Class 5：PSE 供电 45W，PD 受电 40WClass 6：PSE 供电 60W，PD 受电 51W
Type 4 (802.3bt)Class 7：PSE 供电 75W，PD 受电 62W
Class 8：PSE 供电 90W，PD 受电 71.3W（注：图表中 “713 W” 应为笔误，标准值为 71.3W）
2. 供电方式说明
Type 1 & Type 2：仅支持 2 线对供电（2-pair only）Type 3 & Type 4：支持 2 线对或 4 线对供电（2-pair or 4-pair power feeding）Class 5 及以上（Type 3/4）：始终采用 4 线对供电（Always 4-pair power feeding）

PoE电源变压器产品推荐

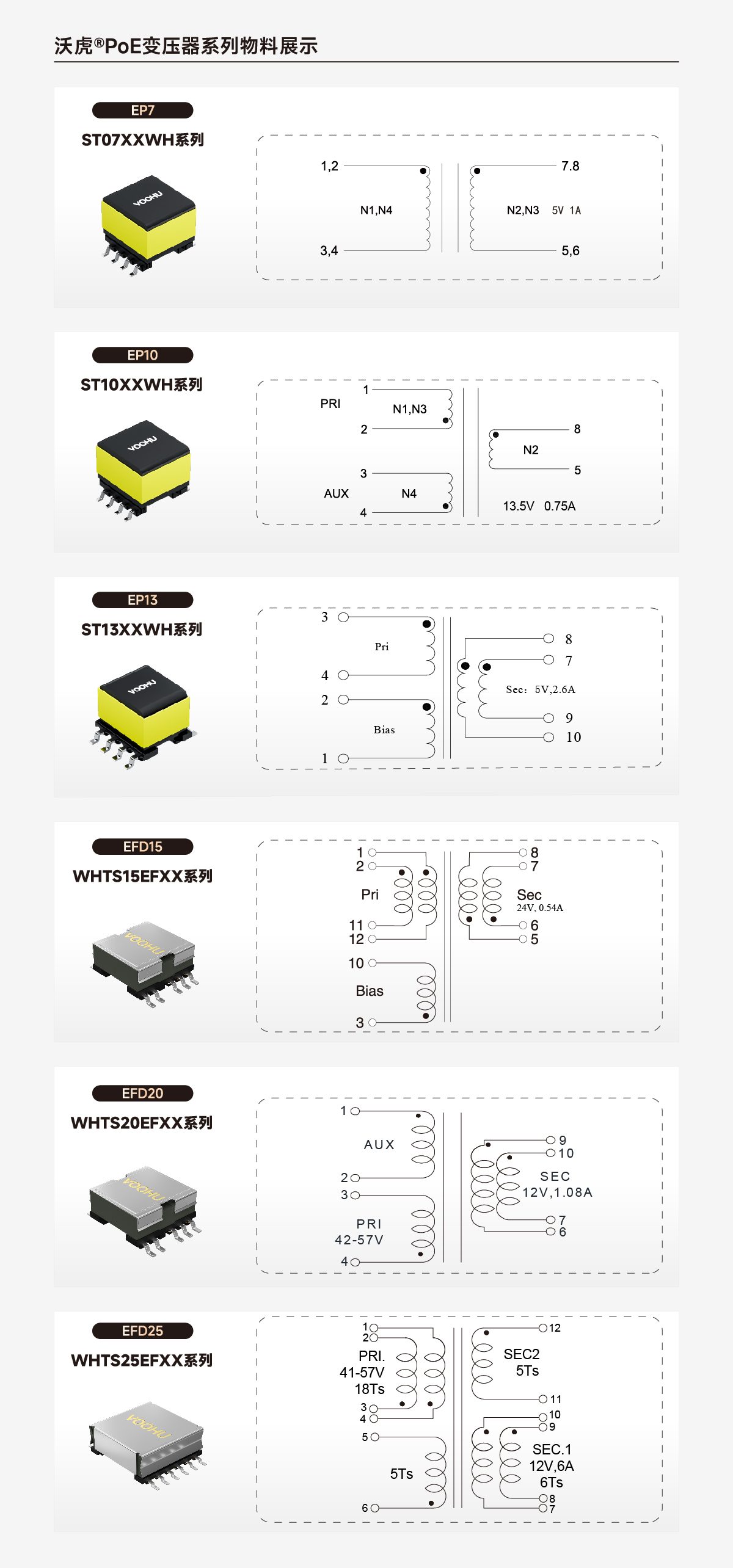

针对不同功率等级与应用场景，沃虎提供EP7、EP10、EP13、EFD15、EFD20、EFD25六大系列PoE电源变压器，覆盖IEEE 802.3af/at/bt全标准，满足从IP监控、无线AP到工业网关、数字标牌等多样化供电需求。
EP7系列（ST07XXWH）：小体积、低功率，典型输出5V/1A，适用于VoIP电话、单口PoE供电器等紧凑型PD设备。
EP10系列（ST10XXWH）：中等功率，典型输出13.5V/0.75A，适合小型无线AP、室内摄像头等af/at应用。
EP13系列（ST13XXWH）：功率提升至13W~25W，可配置5V/2.6A等多种输出，广泛应用于球机、工业传感器。
EFD15系列（WHTS15EFXX）：采用扁平磁芯设计，高度低，典型输出24V/0.54A，适用于对高度敏感的工业网关、PLC。
EFD20系列（WHTS20EFXX）：支持更高功率（可达100W），输出12V/1.08A，适配bt标准的大屏数字标牌、多口PD设备。
EFD25系列（WHTS25EFXX）：大功率型号，可输出12V/6A，满足bt Type4（90W+）需求，用于车载充电桩、AI边缘计算节点。

典型应用场景
IP监控（户外球机）：PSE端要求端口功率≥30W（at标准），支持100米长距离不掉电；PD端要求UVLO（欠压锁定）范围宽，浪涌防护≥6kV，效率＞85%。
无线AP（高密度部署）：PSE端需总功率预算充足，支持at/bt标准，每端口独立重启；PD端要求特征电阻精确，分级电流准确（Class 4及以上）。
VoIP电话：PSE端端口功率≥15.4W（af标准），需兼容早期af设备；PD端要求UVLO阈值低（便于旧PSE供电），待机功耗低。
PoE照明：PSE端支持bt Type3/4，支持Autoclass自动分级；PD端支持短MPS（脉冲维持信号），调光响应快。
数字标牌（大屏）：PSE端单端口≥60W（bt标准），总功率余量≥30%；PD端要求DC-DC效率＞90%，散热设计强（如金属外壳）。
工业网关/PLC：PSE端需工业级宽温，端口隔离增强，抗浪涌能力高；PD端要求输入电压范围宽（可扩展至60V），宽温工作。

常见问题解答（FAQ）
1：沃虎电子的PoE电源变压器在PSE和PD设备中分别起什么作用？
在PSE设备（如PoE交换机）中，沃虎的网络变压器负责将48V直流电耦合到以太网线（数据对或空闲对），实现同时传输数据与电能；在PD设备（如PoE摄像头）中，沃虎的网络变压器用于从数据线上提取48V直流电，而沃虎的PoE电源变压器则将48V降压至5V/12V，为内部芯片供电。沃虎提供适配PSE/PD全场景的EP7至EFD25系列变压器，并支持定制匝比。
2：IEEE 802.3 af/at/bt三个标准的主要区别是什么？沃虎如何帮助选型？
af（PoE）：最大15.4W，适用VoIP电话、低功耗传感器。at（PoE+）：最大30W，兼容af，适用球机、无线AP。bt（PoE++）：最大90W（Type4），支持10GBASE-T，适用大屏标牌、AI边缘设备。沃虎电子提供覆盖三个标准的全系列变压器，其中EFD20/EFD25系列完全支持bt标准（90W+输出）。选型时，工程师可参考沃虎官网的功率对照表或联系FAE获取适配建议。
3：沃虎PoE变压器有哪些封装系列？分别适配什么功率等级？
沃虎电子提供六大封装系列：EP7（ST07XXWH）：小体积，典型5W，适配VoIP电话。EP10（ST10XXWH）：中等功率（13.5V/0.75A），用于小型AP。EP13（ST13XXWH）：13-25W，可输出5V/2.6A，用于球机、传感器。EFD15（WHTS15EFXX）：低高度，24V/0.54A，用于工业网关、PLC。EFD20（WHTS20EFXX）：最高100W，12V/1.08A，适配bt标准大屏设备。EFD25（WHTS25EFXX）：大功率，12V/6A，满足bt Type4（90W+），用于车载充电桩、AI边缘节点。所有系列均支持42-57V宽电压输入及定制匝比。
