VOOHU：SFP 笼体及其配套元器件深度解析（三期）

一、SFP 导光柱的作用及位置

1.导光柱核心功能与实现原理
状态指示光传导：
导光柱的核心作用是将焊接在设备PCB板上的LED指示灯发出的光，通过物理传导路径引导至设备面板或接口外部，形成可见的状态指示（如链路连接状态、数据传输活动等）
光传输机制：基于全内反射（TIR）原理，光线在导光柱内部经多次反射后低损耗传输至出口端。导光柱入口需与LED发光面精准匹配以最大化光耦合效率（理想效率可达92%以上），出口端则通过散射处理实现宽视角均匀发光。
弹性接触保护设计：
为解决PCB焊接LED高度不一致导致的挤压损坏问题，导光柱采用弧度部结构，使其与LED灯珠形成弹性接触而非刚性碰撞，避免LED因机械应力失效。
配合基座上的限位凸柱，进一步约束导光柱位移范围，确保弹性接触的稳定性。

2.导光柱结构设计特点
模块化集成与安装优化：
导光柱通过定位柱与卡槽结构（如基座上的卡槽与导光柱的定位柱）实现快速插接固定，简化组装流程。部分设计还引入导光座（位于横隔片之间）增强末端定位。
分体式设计：导光柱盖组件（如VOOHU WHSFP系列）与SFP Cage主体分离包装，允许先完成笼子压接至PCB，再安装导光柱盖，避免组装干涉并支持后期维护。
兼容性与形态适应性：
导光柱可设计为圆柱形、方形、锥形或自定义形状（如箭头、星形），满足不同设备的指示标识需求。
拐角需采用圆角设计（半径≥0.5mm）以避免光线在锐角处逸散。
支持背面/侧面安装，适应PCB布局灵活性，避开信号线路。

3.导光柱位置

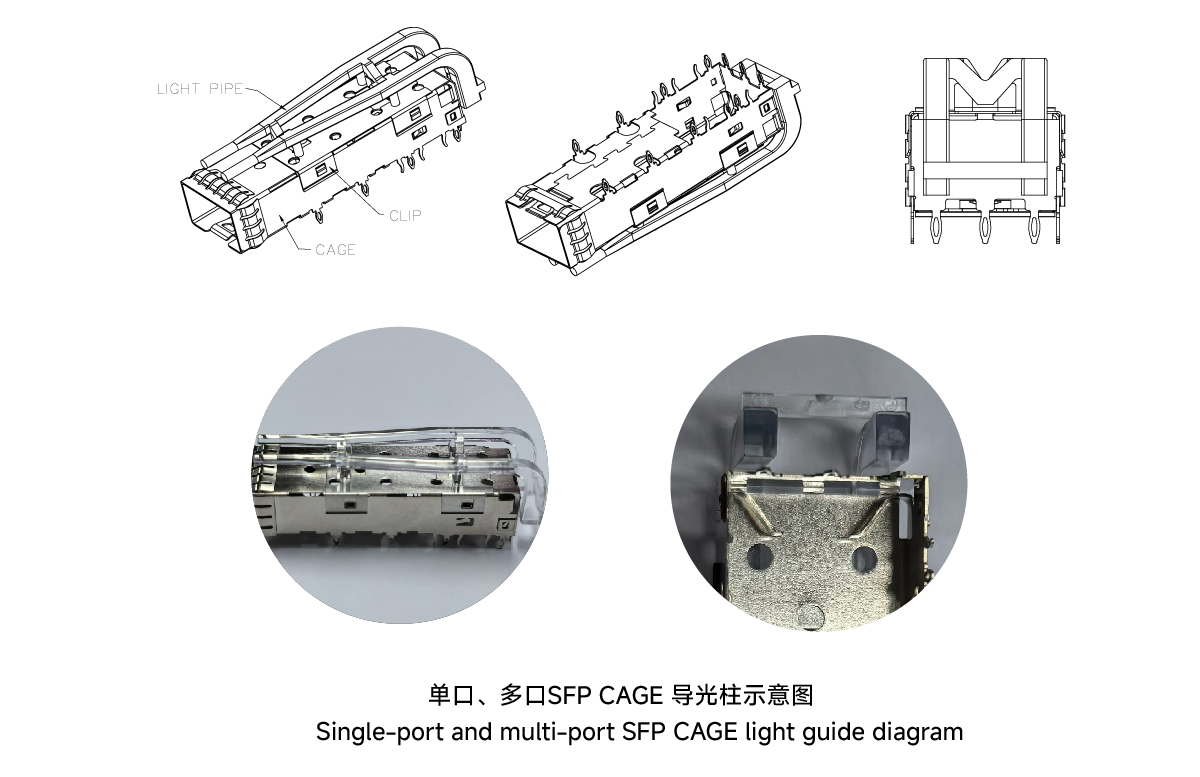

单口、多口导光柱安装及位置（图1）

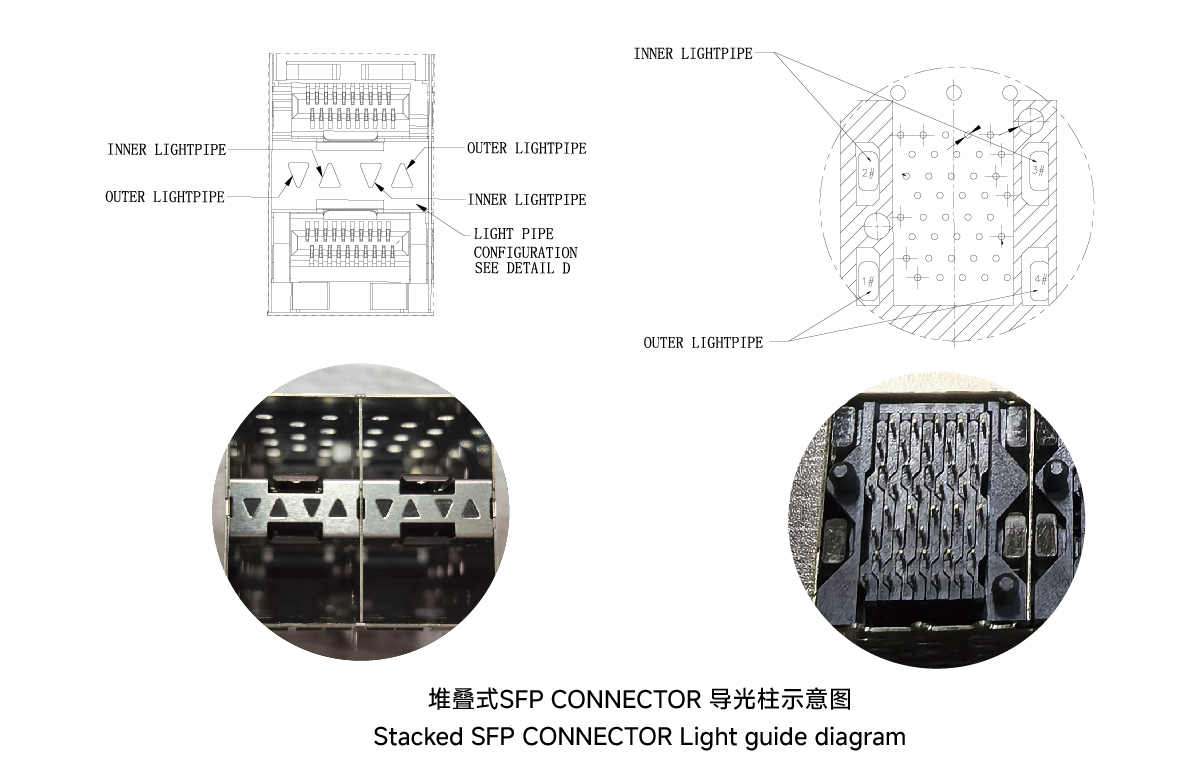

堆叠式笼子导光柱位置（图2）
