2026人形机器人规模化商用下的MOSFET系统选型指南--从高压关节到仿生灵巧手

2026年4月，全球人形机器人产业迎来里程碑式的突破——特斯拉Optimus Gen-3首次以千台规模投入德州超级工厂物料搬运产线；北京亦庄成功举办全球首场人形机器人半程马拉松，宇树、小米、智元等数十款机器人雨中完赛；优必选Walker S正式进驻多家汽车总装车间，开启商业化“起步第一单”。

这些标志性事件背后，是对机器人“肌肉系统”——功率半导体——前所未有的严苛考验。从高速奔跑中对关节MOSFET的毫秒级扭矩响应，到雨中完赛仍维持高绝缘与低损耗，再到工厂7×24长周期可靠性，功率MOSFET的选型早已超越“查参数表”的阶段，成为系统级工程决策。（图片一，位于文章底部位置）

本文基于2026年最新器件工艺、头部产品工程实践，重新梳理从髋关节高压驱动到手指微型执行器的完整MOSFET选型链路，为整机电气工程师提供一份“带温度”的实战指南。

一、四维协同适配：选型核心原则

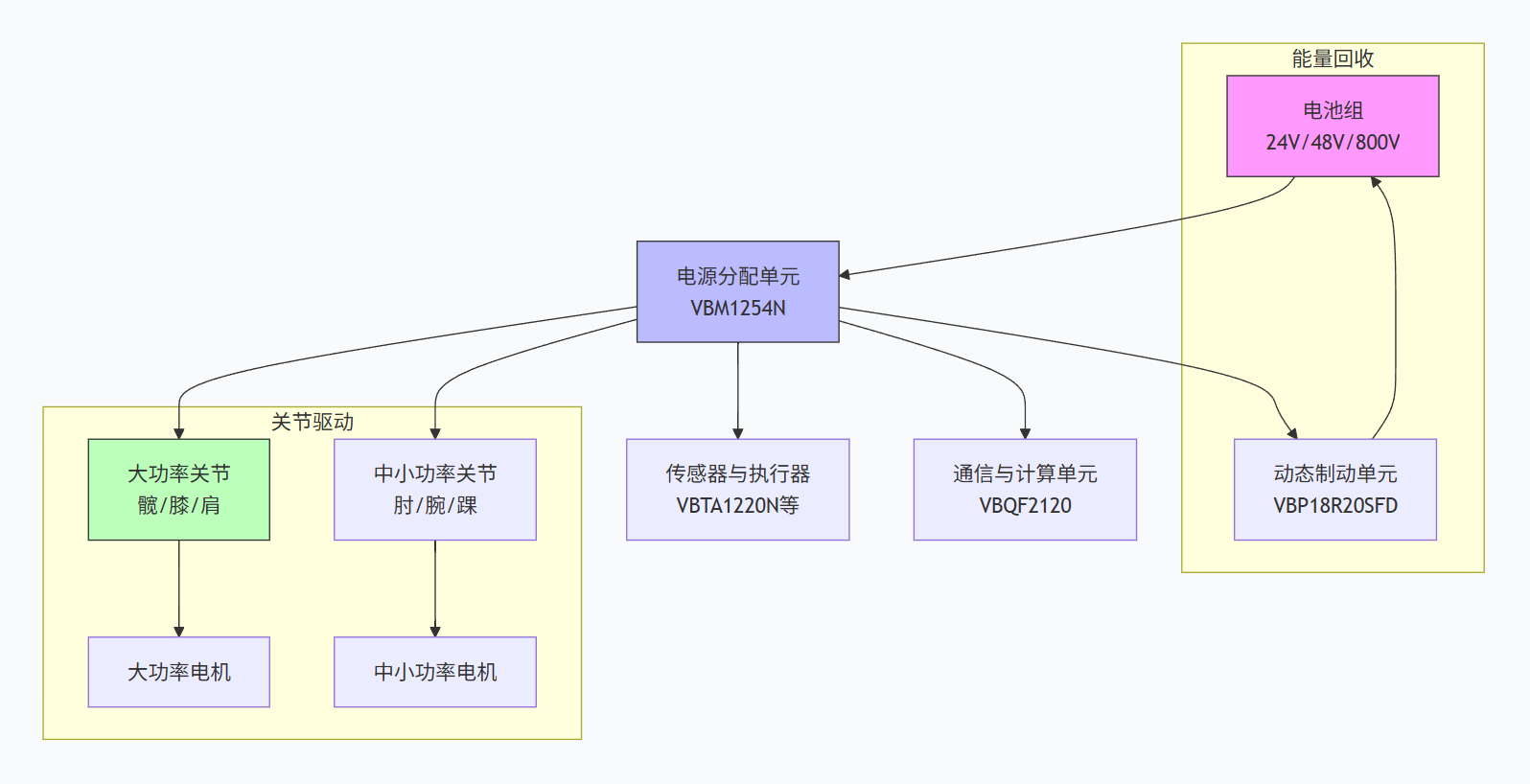

人形机器人任何一块PCB上的MOSFET，都必须在电压、损耗、封装、可靠性四个维度上取得平衡，而非单纯追求某一个极限参数。（图片二，位于文章底部位置）

维度：电压裕量-------关键要求：耐压≥1.5～2倍母线电压，吸收反电动势、PWM尖峰及再生制动
2026年实战考量------马拉松机器人实测：关节急停瞬间母线电压可飙升至1.8倍，需留足“隐藏”裕量

维度：低损耗---------关键要求：极低Rds(on)降低欧姆热；低Qg/Coss适配20 kHz～100 kHz高频PWM
2026年实战考量------高频化已成必然，低栅极电荷直接决定MCU直驱可行性及死区时间优化

维度：封装匹配 ------关键要求：大功率用TO-247/TO-220/TO-263-7L，空间受限选DFN/SOT/SC-75
2026年实战考量------新一代手指关节已下探至SC-75封装，同时要求GSG防护与PCB热设计协同

维度：高可靠性 ------关键要求：宽结温、高ESD/HBM耐受、抗机械冲击、支持频繁启停
2026年实战考量------马拉松中MOSFET经历数千次加速-制动循环，焊点热疲劳寿命成为隐性KPI

二、分模块选型推荐（含2026实测验证）

1.关节电机驱动模块 —— 机器人的“动力心脏”

这是整机功率最大的链路，直接决定机器人的爆发力与动态平衡。（图片三，位于文章底部位置）

▍大功率关节（髋、膝、肩，峰值>10kW，典型案例：奔跑驱动的后腿蹬地相）

主开关管---推荐型号：VBP165R64SFD
技术亮点与2026适配：650V/64A/36mΩ，TO-247，多层外延SJ结构，适应800V高压平台，实测可承受2倍额定冲击30s

低压大电流-推荐型号：VBGQF1402
技术亮点与2026适配：40V/100A/2.2mΩ，DFN8(3×3)，SGT工艺，适合48V平台多管并联，热均衡性好

高力矩密度-推荐型号：VBGQA1102N
技术亮点与2026适配：100V/30A/18mΩ，DFN8(5×6)，适配4860V机器人中间电压母线，开关速度可配2A栅驱

实战贴士：搭配高速栅极驱动IC（如UCC5350），栅极峰值驱动电流≥2A，配合外部负压关断，避免高频下米勒导通。

▍中小功率关节（肘、腕、踝，20 W～150 W）

参数----------推荐型号-----特点

通用型--------VBC1307-----30V/10A/7mΩ，TSSOP8，支持20kHz以上PWM，多管并联均流良好
高性价比------VB7430------40V/6A/25mΩ，SOT236，适合空间紧张的腕部驱动板
48V系统 ------VBB1630-----60V/5.5A，额外耐压裕量，适应再生制动瞬间电压抬升

2.电源管理与分配模块 —— 能量的“交通枢纽”

功能场景：中央电源分配
推荐型号：VBM1254N
核心价值：（250V/50A/41mΩ），TO-220，5×电压裕量，市电突变下保持稳定

功能场景：高压DC-DC/PFC
推荐型号：VBM18R06SE
核心价值：（800V/6A），TO-220，超级结技术，适配全球AC输入范围的机器人充电桩

功能场景：高侧电源开关
推荐型号：VBQF2216
核心价值：（-20V/-15A/16mΩ），DFN8，P沟道，简化自举电路

功能场景：多路负载管理
推荐型号：VBC6N2022
核心价值：（20V/6.6A，TSSOP8），双N管集成，支持1.8V GPIO直驱，适合MCU直接配电

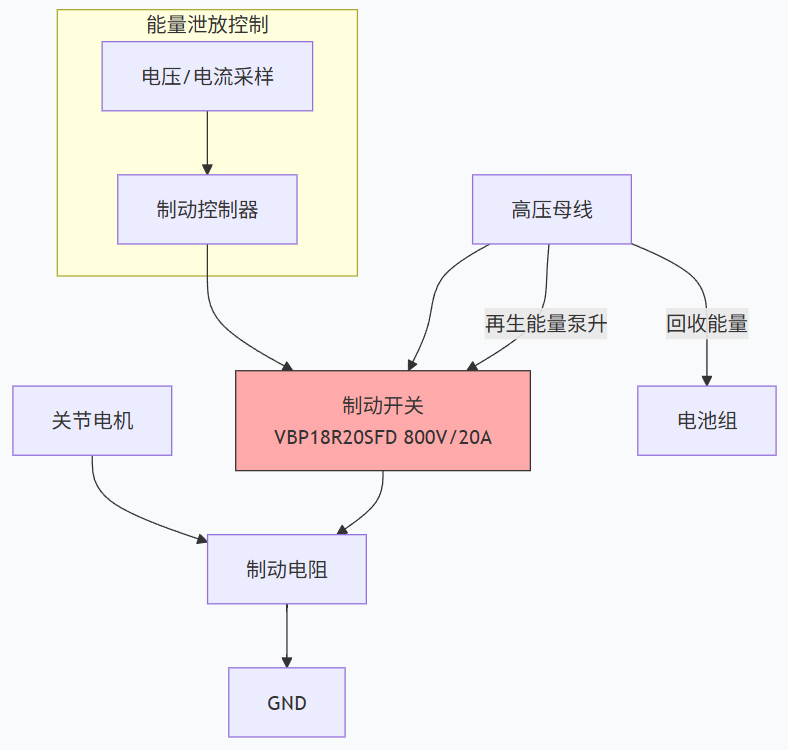

3.动态制动与能量回收 —— 竞赛与工业场景的“安全底线”（图片三，位于文章底部位置）

参数--------------推荐型号-------场景与实测表现
制动斩波开关-VBP18R20SFD -800V/20A/205mΩ，TO247，可钳位800V平台再生尖峰，保障直流母线不超压
能量泄放支路-VBMB17R07SE-700V/7A，多脉冲雪崩耐量优异，无惧频繁制动工况

4.传感器与执行器驱动 —— 遍布全身的“神经末梢”

应用：微型舵机/手指关节
推荐型号： VBTA1220N
极致微型化方案：（20V/0.85A），SC75-3，1.8V GPIO直驱，已在仿生灵巧手中大批量使用

应用：传感器供电管理
推荐型号：VB1695
极致微型化方案：（60V/4A），精细电源轨控制

应用：高侧隔离开关
推荐型号：VBA8338
极致微型化方案：（-30V/-7A/18mΩ），MSOP8，做到传感器故障时的毫秒级隔离

5. 通信与计算单元供电

核心处理器动态供电：VBQF2216 （高效P-channel动态电源路径）

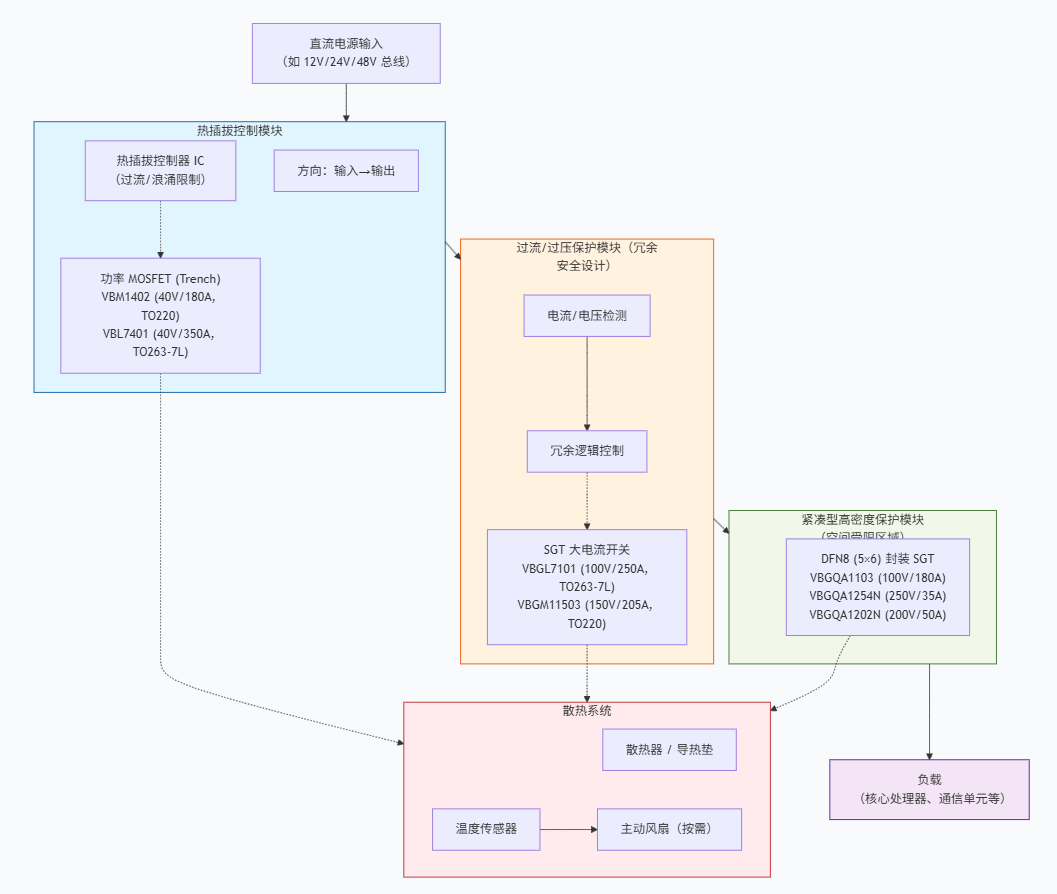

智能配电：VBQA4317 （-30V/-30A/19mΩ，DFN8 5×6-B，低热阻）（图片四，位于文章底部位置）

2026年机器人进入工厂后，热插拔、过流保护和冗余设计成为强制性要求。

功能----------------------推荐型号--------关键参数与封装
大电流热插拔保护--------VBM1402--------40V/180A，Rds(on) 2mΩ，TO-220
极高电流冗余开关 --------VBL7401------- 40V/350A，Rds(on) 0.9mΩ，TO263-7L
100V SGT大电流保护-----VBGL7101-------100V/250A，Rds(on) 1.2mΩ，TO263-7L
150V 高压侧过流/过压 --VBGM11503------150V/205A，Rds(on) 3.1mΩ，TO220
紧凑型100V保护---------VBGQA1103------100V/180A，3.45mΩ，DFN8(5×6)
紧凑型250V高压保护 ---VBGQA1254N -----250V/35A，42mΩ，DFN8(5×6)
紧凑型200V中压保护----VBGQA1202N-----200V/50A，18mΩ，DFN8(5×6)

6.散热与保护系统 —— 冗余安全的“最后一道墙”
以上器件均基于沟槽（Trench）或屏蔽栅（SGT）工艺，在EMI、雪崩能力与热插拔浪涌中形成均衡，适合构建机器人“永不掉电”的安全冗余系统。

三、系统集成设计三支柱：热、驱、靠

1. 热管理——把热量数字说出来

大功率器件（VBP165R64SFD）：液冷板+实时壳温监控，结温预警阈设定135℃。
中等功率（VBM1254N）：厚铜PCB（≥2oz）+风道导向，热仿真验证。
微型封装（VBTA1220N）：依赖自然对流，但需在FPC上布局热扩散铜皮，避免指尖热点。

2. 驱动电路——让栅极动如脱兔

关节驱动：峰值驱动≥2A，关断时提供5V负压，有效抑制桥臂串扰。
保护机制：栅极串联电阻22Ω附近微调，TVS管并接栅源，DESAT或Vds检测实现逐周期保护。
EMC抑制：功率地与信号地单点汇接，关键开关节点并联RC吸收，兼顾效率与辐射。

3. 可靠性——学会与余量共存
电压电流降额≥30%；母线配置压敏电阻+TVS阵列。
关键节点埋设热敏电阻，监控热循环次数，实现“预测性维护”，与工厂MES交互。

四、选型速查总表（按功率链路）

功能模块--------功率等级--------首选型号-------------封装------------------决胜参数
主关节驱动----（>10kW）------VBP165R64SFD-------TO-247----------（650V/64A/36mΩ）
主关节驱动----（500W-2kW） -VBGQF1402-----------DFN8(3×3) ------（40V/100A/2.2mΩ）
辅助关节------（20W-150W）--VBC1307--------------TSSOP8 ---------（30V/10A/7mΩ）
手指/微型-------（＜10W） ----VBTA1220N-----------SC75-3----------（20V/0.85A）
电源分配----------中等功率 -----VBM1254N -----------TO-220 ---------（250V/50A/41mΩ）
制动能量回收 -----安全关键----- VBP18R20SFD--------TO-247 ---------（800V/20A/205mΩ）
传感器管理--------低功耗--------VBC6N2022----------TSSOP8 ---------（20V/6.6A双N管）
高侧电源路径 -----系统供电------VBQF2216 -----------DFN8(3×3) ------（-20V/-15A/16mΩ）
热插拔/冗余保护-（40V平台）---VBM1402-------------TO-220------------Rds(on)=2mΩ
高压侧保护------（150V平台）--VBGM11503 ----------TO-220------------Rds(on)=3.1mΩ

五、未来趋势：当机器人学会奔跑之后

2026年半程马拉松的雨中完赛，已经为下一代功率半导体指明方向：

SiC MOSFET 将在＞20kW超级关节中量产上车，支持更高母线电压与开关频率，让机器人跑得更“静”、更远。

智能功率模块（IPM） 把驱动、MOSFET和多种保护融入一片，使关节驱动器体积再缩小30%，深度匹配30+自由度整机。

GaN器件 在通信和计算单元供电中发力，MHz级开关频率进一步消除笨重的LC元件，让机器人的“大脑”供电更轻盈。

以上方案覆盖从800V高压动力核心到3.3V低压神经末梢的完整功率链路，可根据具体机型自由度（如31、40自由度）、总线电压及爆发功率灵活裁切。
