一块电路板的“全流程之旅”：从SMT到整机，电子制造链条该如何协同？专属智工场有答案！

引言

一块PCBA电路板从设计图纸蜕变为可量产的电子产品，中间要经历多少道精密工序？许多人将其简化为“贴片+组装”，但真正经历过新产品导入（NPI）与量产爬坡的人深知：从元器件采购、SMT贴片，到PCBA测试、整机组装，再到老化测试与包装出货，是一条由多个关键节点串联而成的精密长链。任何一个环节脱节，交付延期、品质波动、成本失控便会接踵而至。全流程协同，正是决定电子制造交付质量与效率的隐形胜负手。
本文沿电子制造的完整价值链，逐一拆解从SMT到整机的各个阶段，用行业数据揭示协同的真正价值。

一、SMT贴片：精度定义可靠性上限

SMT（表面贴装技术）是电子制造的第一道核心工序。锡膏印刷、高速贴片、回流焊接、自动光学检测（AOI）……每一道子工序都对设备精度与工艺稳定性提出了严苛要求。以常见的0402封装元件为例，其尺寸仅1.0mm×0.5mm，允许的贴片偏移量通常不得超过焊盘宽度的25%，即约0.2mm。而面对更高密度的01005元件（0.4mm×0.2mm），允许偏移量不足0.1mm——这已接近一根头发丝的直径。

在实际生产中，锡膏印刷的脱模质量、刮刀压力与速度、钢网清洁频率，直接影响锡膏成型的一致性。贴片机的吸嘴选型、贴装压力、取料偏移补偿等参数，也需针对不同元件类型进行精细化标定。行业数据表明，SMT环节的缺陷占整个电子制造缺陷的30%~40%，贴片偏移、锡膏印刷不良、回流焊温度曲线失当是三大主因。更不容忽视的是成本放大效应：一块PCBA在SMT环节的返工成本约为正常生产成本的2~3倍；若缺陷流入后续组装环节，返工成本将激增至5~10倍。

因此，SMT工序的核心要义在于工艺参数固化。频繁换线、不同产品的参数反复调整，是直通率（First Pass Yield）波动的首要根源。这也是为何“资源专属”理念强调独立产线——让设备参数、贴片程序、回流焊曲线长期保持稳定，才能将直通率稳固在99%以上。

二、PCBA测试：绝不把问题留到下一站

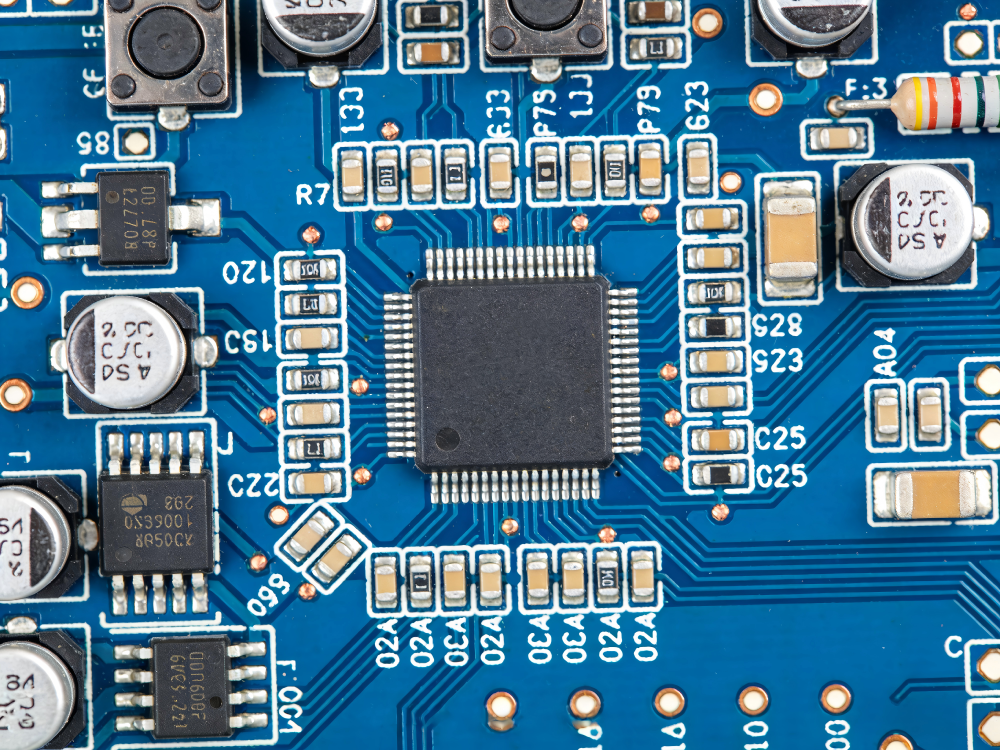

贴片完成后的PCBA不能直接流入组装段，必须经过严密的测试验证。ICT（在线测试）用于检查焊接开路、短路等制造缺陷；FCT（功能测试）则验证电路模块是否按设计预期工作。部分板卡还需进行在线编程（ICT烧录）、电压/电流校准、固件烧录、边界扫描等步骤。

据IPC（国际电子工业联接协会）相关报告，平均每10万个焊接点中可能隐藏数十个潜在缺陷，仅靠AOI光学检测无法100%发现。尤其在BGA、QFN等底部端子器件下方，焊点完全不可见，必须依靠电测手段确认焊接完整性。因此，ICT与FCT是不可替代的质量屏障。然而，部分代工厂为追赶交期，压缩测试时间，或以抽检替代全检。

其后果是沉重的：行业研究显示，约5%~8%的电子产品早期失效问题源于测试不充分。而产品在客户端出现故障后的召回与维修成本，是工厂内部返工成本的10~20倍。一块在产线上测试不过几分钟的板子，若在用户端失效，品牌方付出的综合代价可能是其加工费的几十倍。全流程协同要求测试工位与SMT产线紧密衔接，每块板子必须完成完整的测试序列，测试数据与唯一的二维码或条码绑定，并实时上传至制造执行系统（MES），确保全过程可追溯、可复盘。

三、模组与整机组装：工艺标准化的主战场

从PCBA到模组，再到整机，涵盖点胶、锁付、焊接、线束整理、外壳装配、屏蔽罩安装、散热组件贴合等数十道手工与半自动化工序。组装环节的缺陷占电子产品总制造缺陷的40%~50%，是品质损失的最大来源。混线生产时，不同产品的工艺要求极易混淆，物料错装、漏装屡见不鲜。

行业统计显示，因操作员培训不足或标准作业程序（SOP）不清晰导致的组装缺陷占比超过60%。以锁螺丝工序为例，扭矩偏差超过±10%即可能引发松动或滑牙，而不同基材与螺纹类型的扭矩要求迥异——塑料自攻螺钉与机加工螺纹孔的扭矩参数截然不同。点胶的高度、轨迹、胶量控制，以及线束的折弯半径与固定方式，同样会显著影响产品的机械可靠性与电磁兼容（EMC）表现。

解决之道在于：固定组装团队、定制化SOP、以及扫码防错系统。操作员每完成一道工序，必须扫描工单与物料条码，系统自动核对，避免跳步或误用。关键工位配置扭矩监控、在线视觉检测或激光传感器，实时采集工艺数据并超限报警。唯有在全流程协同的框架下，这些措施才能长期稳定落地，而非每换一批产品就得重新调校参数、重新培训人员。

四、最终测试与老化：交付前的最后防线

整机装配完成后，还需执行最终功能测试、环境试验（高低温、振动、湿热）以及老化测试（Burn-in Test）。这些测试周期长、占用设备多，是共享产线中最容易被压缩的环节。某些工厂将老化时间从行业建议的24小时缩短至8小时，甚至直接用抽检代替全检。

其代价极为惨重：老化测试不足是导致电子产品“早期失效率”（Infant Mortality）偏高的主要元凶。根据可靠性工程中的浴盆曲线理论，产品生命周期初期存在一个失效率较高的早期故障期，通常持续数百小时。充分的老化可以在出厂前激发潜在缺陷并予以修复，将早期失效率从百分之几降低至千分之几的水平。实践中，老化应在额定电压、动态负载或循环通断电条件下进行，以模拟真实使用场景。对于电源类、工业控制类产品，还建议增加高温老化后的冷启动测试，以检验热应力下的焊接与器件稳定性。

全流程协同必须确保测试资源为您的产品专属保留，完整执行测试周期，产品通过全部测试方可包装出货，并自动生成测试报告归档备查。

五、全流程追溯：让每一环都可精准定位

当产品出现质量问题时，最令人担忧的是“查不到”。哪个批次的物料？哪台贴片机、哪个吸嘴生产的？哪个操作员组装的？哪套测试程序、哪台治具通过的？缺乏全流程追溯体系的代工厂，客诉定位问题常需3~5天；而拥有完整追溯链的代工厂，2小时内即可完成从成品到物料批次的逆向溯源，甚至精准定位到具体的生产时间与工艺参数曲线。

成熟的做法是：从物料入库到成品出库，每个关键节点生成独立二维码。扫描后可即时获取人、机、料、法、环的完整信息——包括来料批号、设备编号、工艺参数、操作员、检验记录、维修记录等。问题定位不再是猜测，而是基于数据的精准追溯。

专属智工场：全流程协同，隐形的决胜关键

开篇我们提问，从SMT到整机的长链中，电子制造各环节该如何协同？至此，答案已然清晰：唯有将SMT贴片、PCBA测试、整机组装、老化测试、包装出货全部纳入同一制造体系，由专属团队、固定设备、定制化作业标准一气呵成，才能实现真正的高效协同，从根源上消除信息断层与责任真空。

柯洱斯「专属智工场」正是基于这一全流程协同理念，为电子产品品牌方提供从物料管理、PCBA制造、产品组装到测试集成与成品交付的一站式专属电子OEM制造服务。您不再需要疲于管理多家供应商，只需对接一个专属项目组，就能让一块电路板从设计图纸，更稳定、更高效地蜕变为可交付的可靠产品。

如需为您的产品构建从SMT到整机的全流程专属制造方案，欢迎联系我们的专业客户经理，获取一对一的咨询与评估。
