【产品选型指南】重新认识沃虎电子SFP连接器——它远不止”插光模块的笼子(一期)

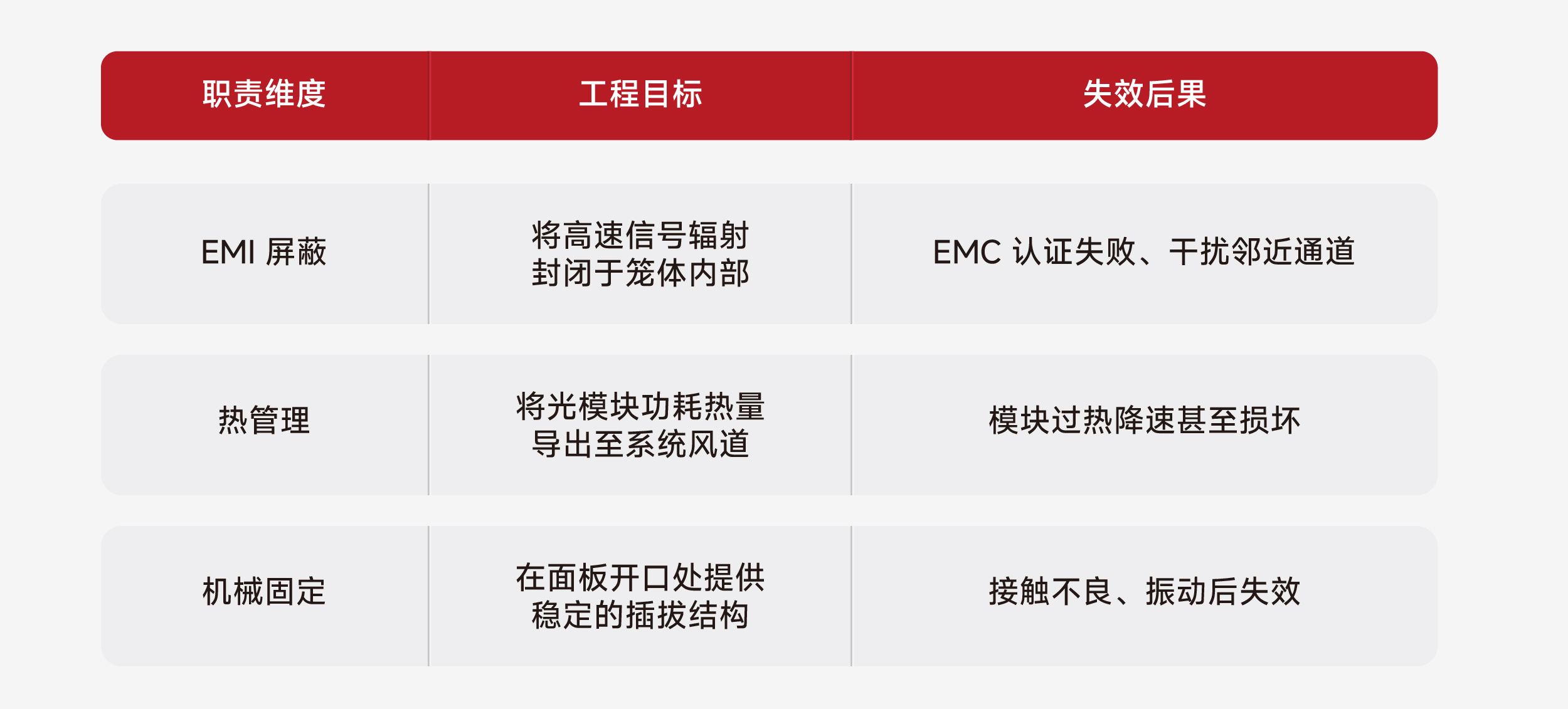

SFP笼子在系统中承担三项核心职责，每一项都直接影响整机性能和可靠性。
1.EMI屏蔽
通过笼体将高速信号产生的电磁辐射封闭在内部，防止外泄。若屏蔽失效，轻则EMC认证无法通过，重则邻近通道被严重干扰，导致误码或丢包

2.机械固定
笼子在面板开口处为模块提供稳定的插拔结构，确保长期使用中的接触可靠性。若固定不可靠，会出现插拔松动、振动时接触不良，最终导致通信链路瞬断或彻底失效

3.热管理
模块工作时会产生功耗热量，笼子需要将这些热量有效导出至系统风道。若散热设计不足，模块会因过热而降速，甚至永久损坏

为什么SFP+和SFP用的是同一款接口？

SFP 系列标准自 2000 年代初定义以来，速率从 1G 一路攀升至 25G，外形也衍生出近十个子系列。如果只看规格表，这些系列看起来毫无规律，但底层逻辑始终只有两条：兼容性与功耗。
兼容性：接口不变，速率翻倍
如果每一次速率升级都需要更换连接器接口，整机面板、PCB、机箱将全部面临重新设计，存量设备的投资瞬间蒸发。SFP → SFP+ → SFP28 三代速率从 1G 跳至 10G、再跳至 25G，连接器却始终保持 20 pin 的机械结构不变。这意味着：SFP28 端口可以向下兼容插入 SFP+ 和 SFP 光模块，降速运行；用户升级网络速率，只需更换光模块，不必更换交换机。"20 pin 不动"，是以最小的硬件变更换取最大的速率迭代空间。
功耗：单通道不够，就加通道；通道加不动，就换封装
当单通道速率逼近物理极限，工程师的解法是增加通道数，同步提升互连密度。

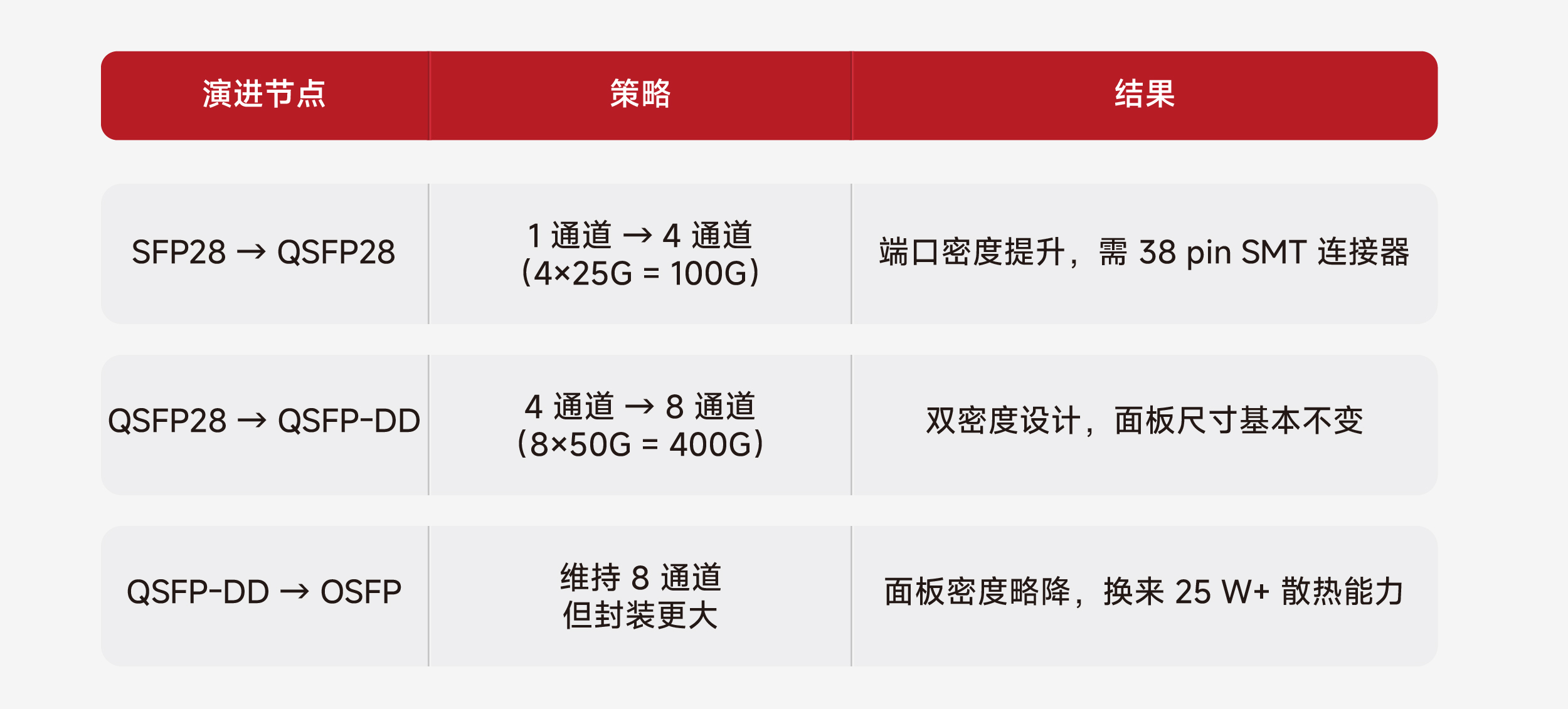

SFP连接器的演进本质上是通道数与封装的权衡：
SFP28到QSFP28，单通道扩为4通道达到100G，代价是连接器从20pin变为38pin SMT。
QSFP28到QSFP-DD，4通道翻倍为8通道实现400G，采用双密度设计，面板尺寸不变但串扰更敏感。
而OSFP在保持8通道的同时增大封装，虽牺牲了部分面板密度，却换来了25W以上的散热能力，适应AI集群的高功耗需求。

高速率Cage向下兼容低速率模块，但低速率Cage绝不能插高速率模块，“能插≠能用”，SI信号完整性无法保证。
SFP系列从1G到800G，其演进脉络清晰：SFP支持1G/4.25G，采用20pin PT连接器，用于千兆以太网；SFP+提升至10G，向下兼容SFP，成为万兆主力；SFP28保持20pin PT，速率达25G，兼容前两代，广泛用于5G前传。
当单通道速率逼近极限后，多通道方案成为主流：QSFP+通过4通道实现40G，采用38pin SMT连接器；QSFP28向下兼容QSFP+，以4×25G实现100G，统治数据中心；QSFP56则进一步将4通道提升至200G。
更高密度时，QSFP-DD通过8通道双排SMT设计，面板尺寸不变，兼容QSFP28，实现400G；而OSFP采用独立接口，牺牲部分面板密度，换来了25W以上的散热能力，专为AI集群的800G需求设计。

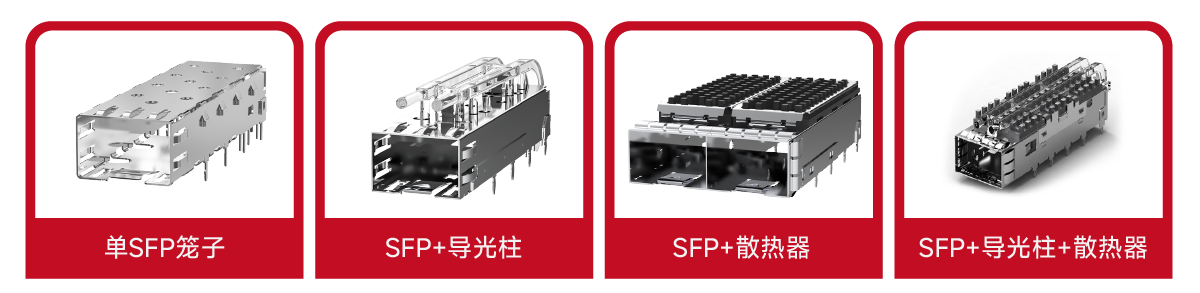

沃虎电子全系列覆盖上述所有速率及封装，提供从1×1到2×N的多端口组合，支持工业级宽温及散热片、导光柱等定制选项。" placeholder='简单描述公司介绍及主要产品'>在高速数据通信与光互联技术飞速发展的今天，SFP系列连接器已成为网络设备中不可或缺的物理接口。从千兆到800G，从数据中心到5G前传，SFP、SFP+、SFP28、QSFP、QSFP-DD等形态不断演进，但很多工程师对其选型、兼容性、EMI设计和PCB布局仍存在诸多误区。
沃虎电子（VOOHU） 深耕SFP/SFP+/SFP28/QSFP系列连接器多年，提供从1×1到2×N的全系列笼子及集成连接器，支持压接、焊接、SMT等多种安装方式，并可配置导光柱、散热片、EMI弹片等选项，满足从千兆到400G/800G的完整互连需求。所有产品均经过信号完整性实测，可配套提供参考Layout及仿真支持。

重新认识 SFP 连接器

关于SFP cage，很多工程师的第一反应是“不就是个插光模块的金属壳”。
但经历以下场景，就会明白它没那么简单。
1. 系统EMC测试，6GHz频段辐射超标，排查后，发现是SFP笼子和面板之间一条缝隙，导致 EMC 认证失败。
2. 25G光模块频繁误码，换了几款模块都一样，最终定位到PCB 上的高速差分对过孔没有做背钻，过孔残桩引入高频反射，信号眼图完全塌陷。
SFP cage 不是一个被动的"外壳"，而是一个承担三重工程职责的系统级器件。任何一项出问题，代价远超一枚连接器本身的成本。
SFP笼子在系统中承担三项核心职责，每一项都直接影响整机性能和可靠性。
1.EMI屏蔽
通过笼体将高速信号产生的电磁辐射封闭在内部，防止外泄。若屏蔽失效，轻则EMC认证无法通过，重则邻近通道被严重干扰，导致误码或丢包

2.机械固定
笼子在面板开口处为模块提供稳定的插拔结构，确保长期使用中的接触可靠性。若固定不可靠，会出现插拔松动、振动时接触不良，最终导致通信链路瞬断或彻底失效

3.热管理
模块工作时会产生功耗热量，笼子需要将这些热量有效导出至系统风道。若散热设计不足，模块会因过热而降速，甚至永久损坏

为什么SFP+和SFP用的是同一款接口？

SFP 系列标准自 2000 年代初定义以来，速率从 1G 一路攀升至 25G，外形也衍生出近十个子系列。如果只看规格表，这些系列看起来毫无规律，但底层逻辑始终只有两条：兼容性与功耗。
兼容性：接口不变，速率翻倍
如果每一次速率升级都需要更换连接器接口，整机面板、PCB、机箱将全部面临重新设计，存量设备的投资瞬间蒸发。SFP → SFP+ → SFP28 三代速率从 1G 跳至 10G、再跳至 25G，连接器却始终保持 20 pin 的机械结构不变。这意味着：SFP28 端口可以向下兼容插入 SFP+ 和 SFP 光模块，降速运行；用户升级网络速率，只需更换光模块，不必更换交换机。"20 pin 不动"，是以最小的硬件变更换取最大的速率迭代空间。
功耗：单通道不够，就加通道；通道加不动，就换封装
当单通道速率逼近物理极限，工程师的解法是增加通道数，同步提升互连密度。

SFP连接器的演进本质上是通道数与封装的权衡：
SFP28到QSFP28，单通道扩为4通道达到100G，代价是连接器从20pin变为38pin SMT。
QSFP28到QSFP-DD，4通道翻倍为8通道实现400G，采用双密度设计，面板尺寸不变但串扰更敏感。
而OSFP在保持8通道的同时增大封装，虽牺牲了部分面板密度，却换来了25W以上的散热能力，适应AI集群的高功耗需求。

高速率Cage向下兼容低速率模块，但低速率Cage绝不能插高速率模块，“能插≠能用”，SI信号完整性无法保证。
SFP系列从1G到800G，其演进脉络清晰：SFP支持1G/4.25G，采用20pin PT连接器，用于千兆以太网；SFP+提升至10G，向下兼容SFP，成为万兆主力；SFP28保持20pin PT，速率达25G，兼容前两代，广泛用于5G前传。
当单通道速率逼近极限后，多通道方案成为主流：QSFP+通过4通道实现40G，采用38pin SMT连接器；QSFP28向下兼容QSFP+，以4×25G实现100G，统治数据中心；QSFP56则进一步将4通道提升至200G。
更高密度时，QSFP-DD通过8通道双排SMT设计，面板尺寸不变，兼容QSFP28，实现400G；而OSFP采用独立接口，牺牲部分面板密度，换来了25W以上的散热能力，专为AI集群的800G需求设计。
沃虎电子全系列覆盖上述所有速率及封装，提供从1×1到2×N的多端口组合，支持工业级宽温及散热片、导光柱等定制选项。
