【产品选型指南】重新认识沃虎电子SFP连接器——它远不止”插光模块的笼子（二期）

选型三问：用三个维度锁定正确型号
工程师在选型阶段只需回答以下三个问题，就能快速确认候选范围

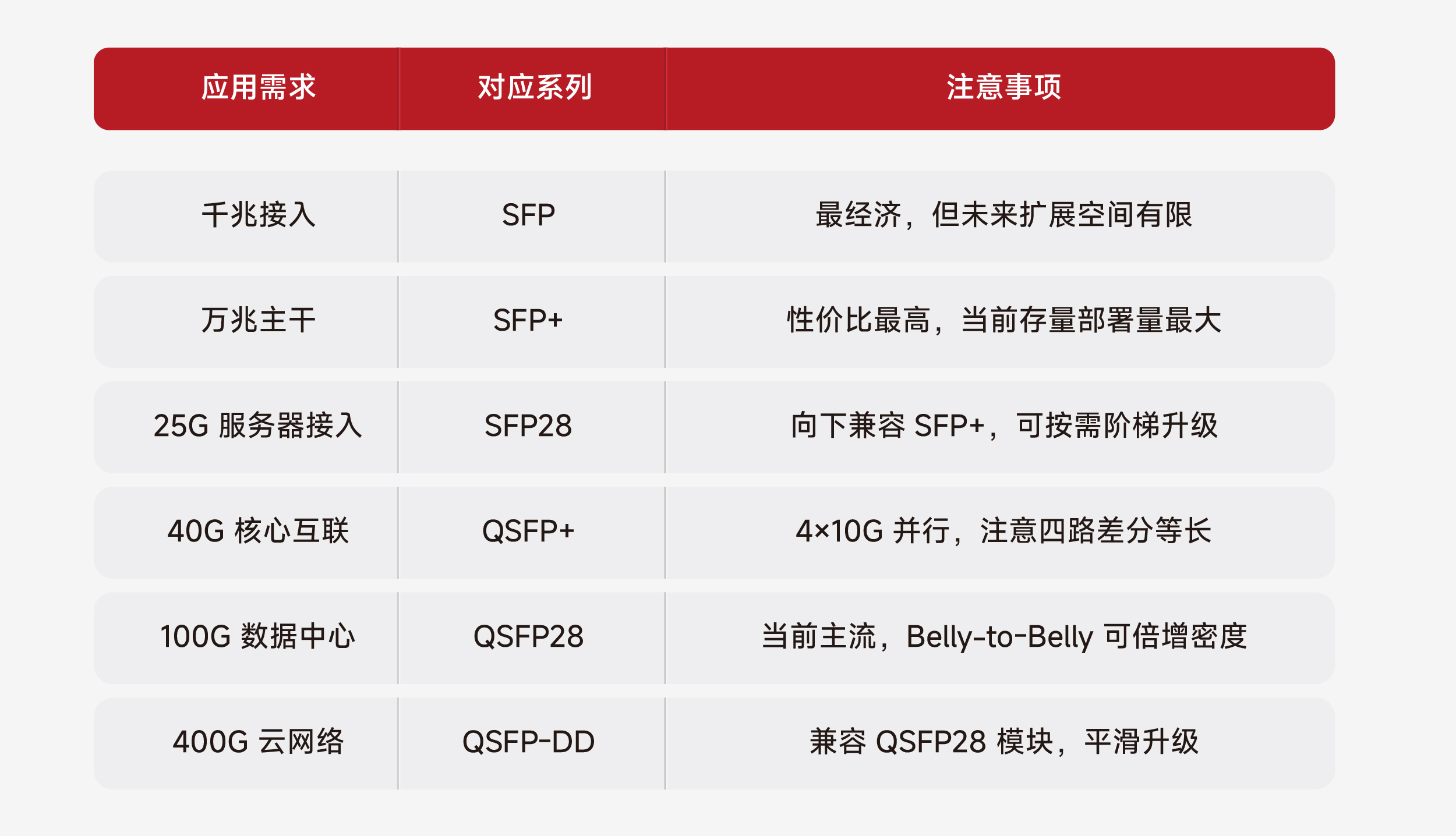

问题一：你要跑多快？
千兆接入场景：最经济的方案是SFP，但未来扩展空间有限，适合成本敏感且速率需求固定的项目。
万兆主干推荐SFP+：性价比最高，当前存量网络中部署量最大，是万兆接入的主力选择。
25G服务器接入选SFP28：向下兼容SFP+，可按需阶梯升级，兼顾当下与未来。
40G核心互联采用QSFP+：内部为4×10G并行，设计时需特别注意四路差分线的等长控制。
100G数据中心当前主流是QSFP28：支持Belly-to-Belly安装，可在有限面板空间内倍增端口密度。
400G云网络选用QSFP-DD：向下兼容QSFP28模块，支持从100G到400G的平滑升级。

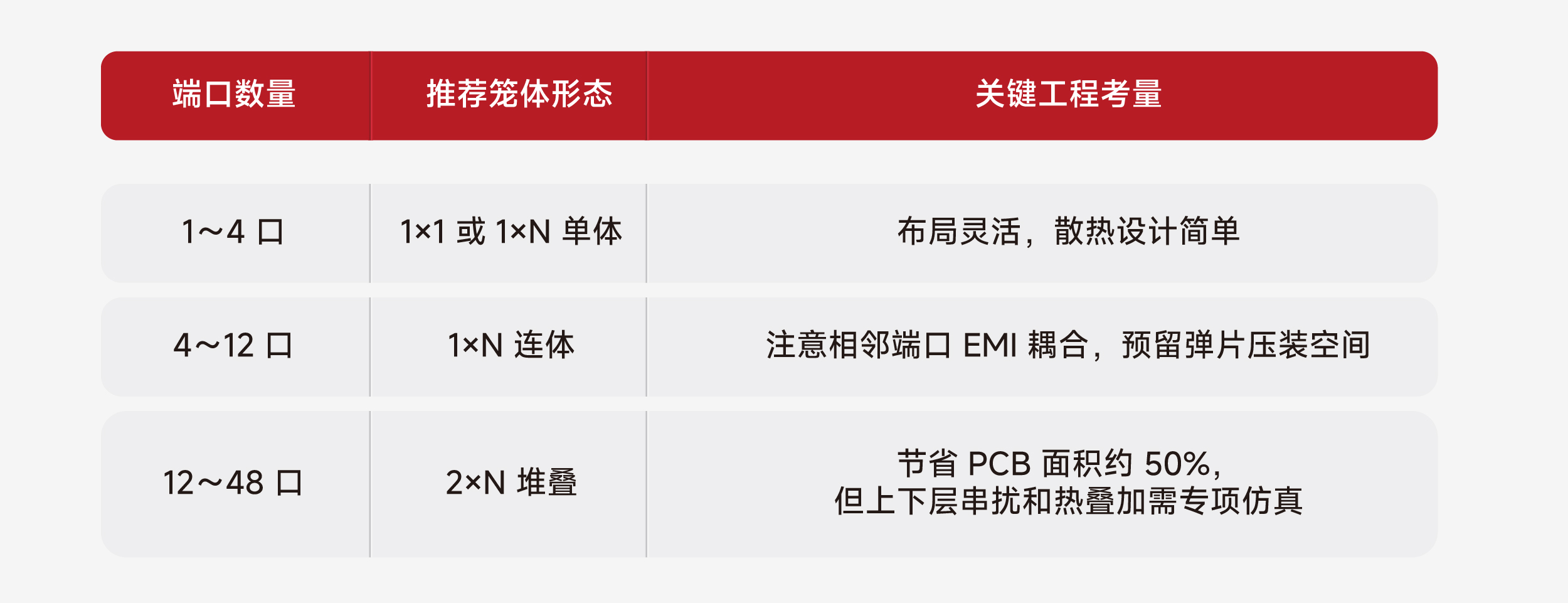

问题二：你要放几个端口？

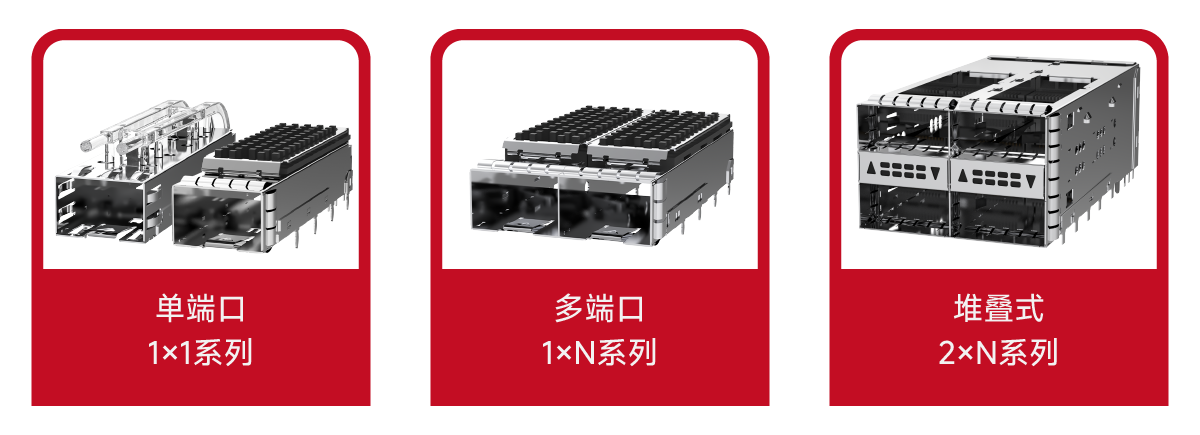

端口数量较少时，1～4口建议采用1×1或1×N单体笼子，布局灵活，散热设计简单，适合低密度场景。
当端口数增加到4～12口，推荐使用1×N连体笼子。此时需注意相邻端口之间的EMI耦合，同时预留足够的弹片压装空间，以保证接地可靠性。
若端口密度更高，达到12～48口，则2×N堆叠是更优选择。这种方案可节省约50%的PCB面积，但上下层之间的串扰和热叠加问题更为突出，需要在设计阶段进行专项仿真，确保信号完整性和散热风道通畅。
特别提示：2×N 堆叠虽然节省面积，但上层端口的散热结构会遮挡下层散热风道，且上下层高速差分对之间容易产生串扰。每增加一层堆叠，EMI 和散热仿真的工作量就上一个量级，选型前需充分评估。

问题三：运行在什么环境？
在高密度机房（40°C以上）环境中，散热是首要问题，必须选用带外部散热器的SFP笼子，且散热器高度需与机箱风道方向匹配，确保热量有效排出。
对于户外或工业场景（潮湿、盐雾），材质选择至关重要。推荐使用不锈钢基体加镀镍处理的笼子，白铜裸材在此类环境下极易氧化失效，导致接地不良和机械强度下降。
若项目对EMC要求严苛（如医疗、军工设备），则需要强化EMI屏蔽设计：采用EMI弹片加导电垫圈的双重防护方案，同时在笼子下方的PCB上铺铜并过锡，形成低阻抗接地路径。
对于成本敏感的中小企业应用，可在保证可靠性的前提下优化配置：选用不锈钢基体降低成本，导光柱按实际需求配置（非必需可不加），散热方面用散热孔代替外置散热片，平衡性能与预算。

EMI屏蔽
在高速通信系统中，电磁干扰（EMI）是影响信号完整性和设备稳定性的关键挑战。SFP笼子的EMI屏蔽性能直接决定了系统能否通过EMC认证。
第一道防线：笼体弹片密封，SFP笼子四周设计金属弹片，组装时与机箱面板可靠接触，形成连续的低阻抗接地路径。
第二道防线：笼子的金属外壳是一个关键的EMI屏蔽体，只有将它大面积、低阻抗地连接到PCB的机壳地（Chassis GND），才能形成有效的法拉第笼，将电磁辐射导入大地，防止信号泄露。

PCB设计与信号完整性
焊盘阻抗突变：差分对 100 Ω ± 10% 的硬性要求
SFP 焊盘正下方通常存在大面积参考层，导致该处阻抗骤降。推荐的处理方式有两种：其一，对焊盘正下方的参考层进行挖空处理，以补偿阻抗跌落；其二，采用渐变线宽平滑过渡，避免阻抗突变。目标值：100 Ω ± 10%。
AC 耦合电容：靠近引脚，保持对称
绝大多数 SFP 接口要求在发送和接收差分线上串联 100 nF AC 耦合电容，用于隔离直流分量，防止光模块内部直流偏置影响主机侧电路。布局要求：电容应尽量靠近 SFP 引脚放置，且两路差分线上的电容位置必须对称，以维持差分对的时序一致性。
过孔残桩（Stub）：务必做背钻（Back Drill）
SFP 引脚通常为通孔结构。在多层 PCB 中，过孔穿透多层后，未被信号使用的那段镀铜（"残桩"）会在高频下引入反射，造成信号眼图恶化乃至完全闭合。务必对 10G 及以上速率的高速信号过孔进行背钻，去除无用镀铜段，消除残桩反射。
